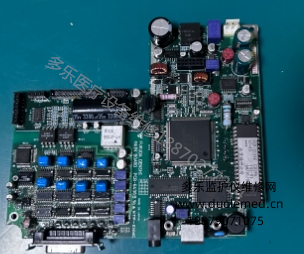

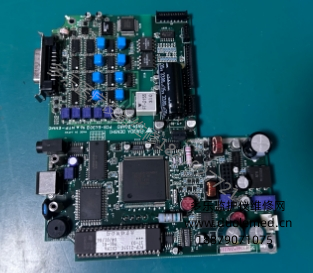

福田FCP-2155心电图机主板 PCB-6430B 询价

PCB - 6430B作为日本福田FCP - 2155三导自动分析型心电图机的核心主板，是保障设备精准采集、分析和输出心电数据的关键部件，其设计充分适配医疗设备高稳定性、高精度的核心需求，下面从核心功能、硬件特性、适配优势及维护价值四方面展开介绍。

1. 核心功能，把控心电数据全流程：该主板承担整机的信号处理与指令控制核心任务。它先接收来自12导联的人体心电信号，通过板载放大电路将微弱信号精准放大，同时依托高规格滤波模块，高效滤除50/60Hz交流干扰和35 - 45Hz肌电干扰，保障信号纯净度。搭配13bit A/D转换模块与1ms采样率设计，能将模拟信号转化为数字信号，再通过预设程序按不同年龄、性别完成明尼苏达码分类分析。此外，它还控制着热阵记录器的启停与速度切换，支持25mm/s、50mm/s两种记录速度，同时驱动LCD显示器显示操作信息与检测数据。

2.硬件特性，适配医疗严苛标准：主板采用医疗级FR - 4基材制作PCB板，大概率为4 - 6层板结构，包含独立电源层与接地层，可减少高频信号干扰，契合医疗设备抗电磁干扰的严苛要求。板上集成了电阻、电容等精密元器件及核心控制芯片组，形成紧凑布局，匹配FCP - 2155整机小巧的机身设计。其电路设计支持浮地输入方式，适配设备20MΩ以上的高输入阻抗，能将输入回路电流控制在5×10^-8A以下，避免对人体产生刺激，同时耐受400mV以上抗极化电压，应对复杂临床环境。

3.适配优势，贴合临床实际需求：作为FCP - 2155的专属主板，它完美匹配设备的多场景应用需求。可配合设备实现分析记录、心律不齐分析等多种模式切换，支持中文或英文打印输出，适配不同医疗文书规范。其电源管理模块兼容AC220V交流电源与9.6V镍氢充电电池，能保障设备在充电后连续工作约70分钟，满足床旁检测等移动场景需求。同时，主板预留的接口可衔接导联线、记录纸机构等外设，实现信号、指令的高效传输。

 4.维护价值，保障设备稳定运行：该主板是FCP - 2155故障排查的核心靶点，其相关技术参数与维修流程被纳入设备专属维修手册。日常维护中，通过主板可完成设备自检、ROM与电池更换等操作。作为设备核心部件，其性能衰减或损坏会直接导致信号失真、无法记录等问题，更换或检修该主板能快速恢复设备的临床检测能力，对保障基层医疗机构心电检测工作的连续性意义重大。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
