迈瑞N1监护仪拆卸电池盖和电池图解

急救设备维护争分夺秒！当迈瑞N1监护仪需要更换电池时，规范拆卸是关键。本期手把手教你快速拆卸电池盖，

取出电池，附高清拆解示意图与注意事项，设备维护小白也能轻松上手！

迈瑞N1监护仪的电池盖设计巧妙，采用坚固且耐用的塑料材质，开合顺畅，方便医护人员快速更换或维护电池。其密封性能良好，

能有效防尘、防潮，确保电池在稳定环境下工作，延长电池使用寿命，保障监护仪稳定运行。

该监护仪配备的是可充电锂离子电池，型号为LI12I003A，容量达2500mAh，电压7.56Vdc 。满电状态下，在25℃±5℃，

开启5导联心电、血氧、有创血压、二氧化碳采样且每15分钟自动测量无创血压，并保持默认屏幕亮度、开启Wi-Fi的条件下，

可连续工作超3小时（无内置二氧化碳模块时，两块电池续航达8小时） ，满足日常移动监护需求，关键时刻不掉链，为患者生命体征监测持续供能。

以下是迈瑞N1监护仪拆卸电池盖和电池图解：

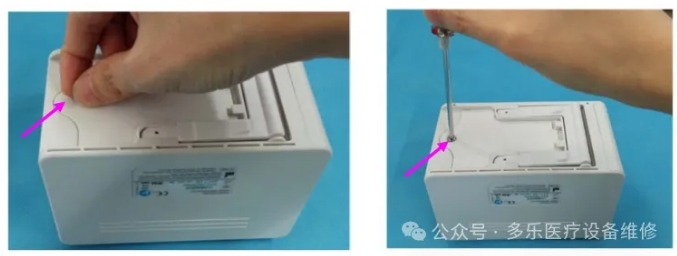

1、拆下螺丝盖并松开螺丝。

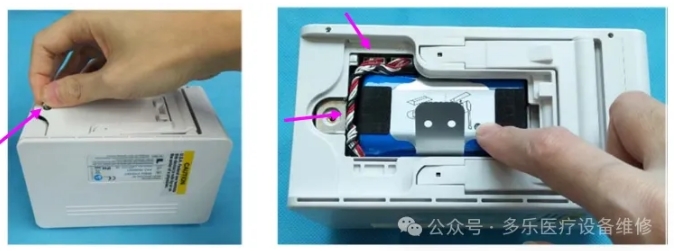

2、拆下螺丝，然后拆下电池盖。

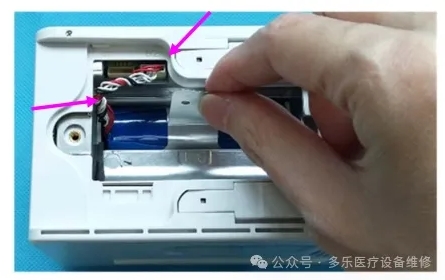

3、从主电池外壳中取出电池，并移除电池连接电缆。

注意:

在拆卸主单元时，务必从这里拔出电池连接电缆，并取出电池，以避免在后续的拆卸步骤中遇到电力问题。

在重新安装电池时，应将主电池壳的电池连接电缆插入左侧的B1插座中。按照下图所示的路径铺设电池连接电缆。

将连接电缆插入插座时，应使连接器对正，以避免损坏连接器针脚。

4.从二次电池外壳中取出电池。拆除电池连接电缆。

注意：

在拆卸主单元时，务必从这里拔出电池连接电缆，并取出电池，以避免在后续的拆卸步骤中遇到电力问题。

在重新安装电池时，应将副电池壳的电池连接线插入右边的B2插座中。应按照下图所示的方式铺设电池连接线。将连接线插入插座时，应使连接器对正，以避免损坏连接器针脚。

以上是迈瑞N1监护仪拆卸电池盖和电池图解，若想要《迈瑞H-046-011649-00-BeneVision-N1-维修手册FDA-3.0.pdf》，可以扫描下方二维码添加客服微信获取。
