迈瑞D3除颤仪拆机流程

BeneHeart D3 除颤仪提供四种操作模式：手动除颤、AED、起搏器和监护仪。 该设备适用于医院和院前环境。 它采用最先进的双相除颤技术，可提供高达360J的除颤能量。

该设备配有 7.0 英寸彩色 TFT LCD 显示屏，带 LED 背光。

一、首先来看下背面：

1. 手柄托盘

2. 挂钩安装

3. 电池

4. 外部电源输入：连接交流电源线或DC/AC 适配器，分别使用外部交流市电或直流电源运行设备。

5、等电位接地端子：除颤器/监护仪与其他设备一起使用时，应将其等电位接地端子连接在一起，以消除它们之间的电位差。

6. 手柄

7. 多功能连接器：除颤同步输入。

8. USB 接口：连接USB 存储器以进行数据导出。 存储在内部CF卡中的数据可以传输到USB存储器，然后通过数据管理软件导出到PC。

9.网络接口：标准RJ45接口，可通过网络接口进行软件升级。

二、接下来我们看下拆除挂钩安装座（如果已配置）

1. 将设备立在工作台面上，设备背面朝向您。

松开并取下两颗M3×16十字螺丝； 取下φ3平垫圈和弹簧垫圈。

2.拉出挂钩。

 三、拆卸手柄托盘

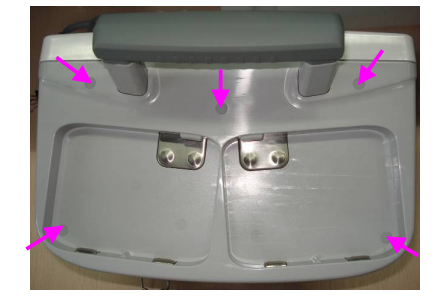

1. 将设备立在工作台面上，设备背面朝向您。

用镊子将五个塑料塞填满螺丝孔。

2.松开并拧下五颗 M3×8 十字螺丝。 拆下手柄托盘

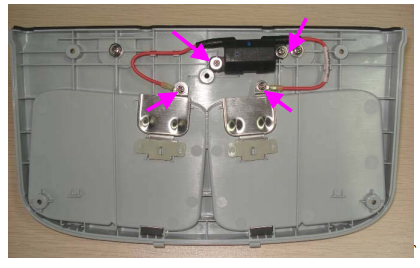

3. 拧下两颗 PT3×10 十字自攻螺钉和两颗 M3×6 十字组合螺钉。 断开并移除测试负载电缆。
