GE DASH4000监护仪更换显示屏高压板图解

医院里的GE DASH4000监护仪显示屏突然出问题，影响观察患者生命体征？别着急！

今天就为大家带来超实用的GE DASH4000监护仪更换显示屏高压板的详细图解。

按步骤操作，轻松搞定，让监护仪重归正常工作状态，保障医疗监测顺利进行，快跟着学起来！

GE DASH4000监护仪显示屏高压板，是为屏幕提供稳定高压电源、驱动背光灯管发光的核心部件。

一旦高压板出现故障，监护仪可能出现屏幕闪烁、黑屏或亮度异常等问题，

严重影响医护人员对患者生命体征数据的读取。逆变器长期高负荷运转，

易因元件老化、短路引发失效，此时更换新高压板是恢复屏幕正常显示的关键。

掌握高压板更换方法，能快速解决屏幕显示故障，保障监护仪持续精准工作，对医疗安全意义重大。

以下是GE DASH4000监护仪更换显示屏高压板图解：

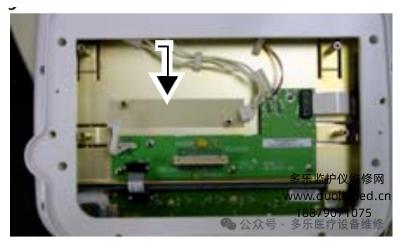

1.打开显示屏组件。

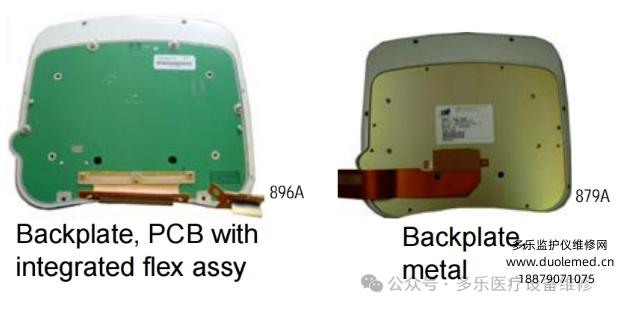

注意：如果显示屏背板是一块带有集成柔性组件的PCB，请参阅随产品附送的《仪表维修手册》中“高压板”一节，

以获取有关如何更换高压板的信息。请处理掉新高压板更换套件中包含的背板和聚酯薄膜绝缘条。

2.如果背板是金属的，请将其移除并处理掉该金属背板。保留六个螺丝。

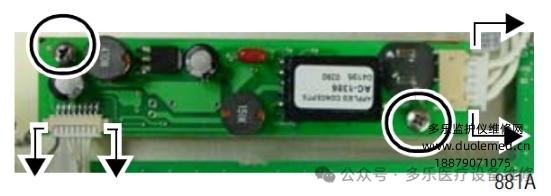

3.断开高压板PCB连接器上的电缆。

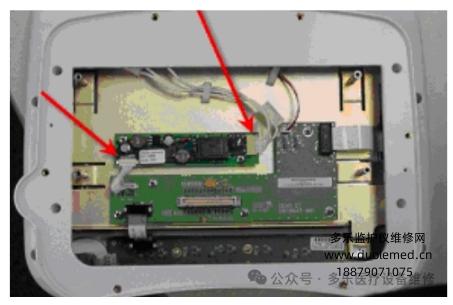

4.拆卸并保留固定高压板PCB到显示安装板的两个螺丝。

5.在高压板支架上安装聚酯薄膜绝缘片。

7.使用六个固定螺丝安装新的金属背板。

8.以相反的顺序重新组装显示屏组件。

以上是GE DASH4000监护仪更换显示屏逆变器图解，若想要《Dash3000_4000_5000_维修手册.pdf》，

扫描下方二维码添加客服维修获取。
