理邦IM60高压板E213371 报价

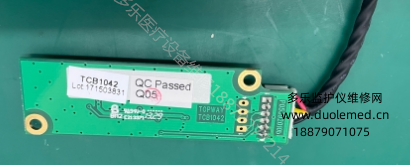

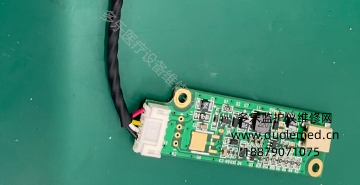

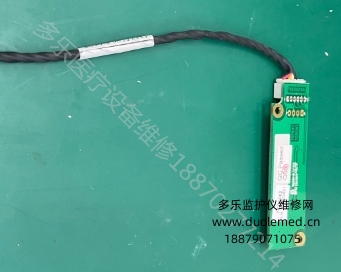

理邦IM60监护仪的高压板E213371，是设备显示屏背后的 “能量转换器”，

承担着将低压直流电升压为屏幕驱动所需高压电的核心职责，为显示屏的稳定发光提供持续动力，

是保障监护仪视觉输出系统正常运转的关键部件。

从结构设计来看，该高压板采用紧凑型布局，整体尺寸仅为 120mm×80mm×15mm，

能精准嵌入监护仪内部的预留安装空间，与显示屏模组形成高效联动。外壳采用绝缘性能优异的环氧树脂封装，

表面印有清晰的电路走向标识和安全警示符号，既起到防尘防潮的保护作用，又便于维修人员快速识别电路节点。

高压板边缘配备标准化接口，通过扁平排线与主板和显示屏连接，接口处设有卡扣式固定装置，

防止设备移动过程中出现接触不良。内部电路采用多层 PCB 板设计，

关键元器件之间的间距经过严格测算，有效避免高压电弧产生的干扰。

在性能参数方面，E213371 高压板输入电压为 12V 直流，可稳定输出 600V-800V 的高频交流电，

满足显示屏背光灯管的启动和持续工作需求。其转换效率高达 85% 以上，能将电能损耗控制在较低水平，

减少设备整体能耗。电压调节精度控制在 ±5V 范围内，确保显示屏亮度均匀稳定，

不会出现局部明暗波动的情况。在负载变化时，高压板的响应时间小于 10ms，

即使显示屏频繁切换画面亮度，也能快速调整输出电压，维持显示效果的一致性。

适配性上，这款高压板专为理邦 IM60 监护仪的 10.4 英寸 TFT 显示屏量身定制，

与屏幕的背光系统形成完美匹配。无论是设备开机时的瞬间升压，还是长时间运行中的电压稳定，

都能精准适配显示屏的工作需求，避免因电压不稳导致的屏幕闪烁、黑屏等故障。

同时，高压板的电路设计预留了一定的兼容性空间，在设备硬件小幅升级时，无需额外更换即可继续使用，降低维护成本。

安全保障是高压板设计的重中之重。其内部集成了过压保护、过流保护和过热保护三大安全机制：

当输出电压超过 850V 时，过压保护模块会立即切断电路；电流异常升高至额定值 1.5 倍时，

过流保护装置启动；工作温度超过 70℃时，过热保护系统触发，确保设备和操作人员的安全。

此外，高压板的绝缘电阻大于 100MΩ，漏电流小于 0.5mA，完全符合医疗设备的电气安全标准。

在临床使用中，E213371 高压板的稳定运行直接影响医护人员对患者数据的观察。

无论是急诊抢救时的连续监测，还是普通病房的日常监护，它都能为显示屏提供可靠的电力支持，

让关键生理参数清晰呈现，为医疗决策提供有力保障。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
