Mortara ELI250C心电图机电源板接线 询价

适配料号 26025-099-51、5525-099-05A 带三叉交流输入电源板，整套接线分为三叉交流输入回路、

多组直流输出排线、电池充放电线束、机身接地线路四大模块，

接线规范直接决定设备供电稳定与心电采集精度，全程需断电操作，严禁带电插拔端子。

三叉交流输入为整机市电接入端，板载一体式三孔插座丝印标注 L 火线、N 零线、PE 保护地线，

外部进线棕色线对接 L 端子，蓝色线接入 N 端子，黄绿双色地线固定于 PE 接地焊脚，地线需同步连通设备金属机壳，

形成医用双重绝缘防护。接线时三根线缆不得错位互换，地线虚接会大幅提升心电基线漂移、工频干扰风险，

长期使用还会触发漏电保护停机；插头内部焊点需饱满无毛刺，避免插拔震动造成间歇性断电、不开机故障。

板侧多组直插排线是核心直流输出线路，分四路独立线束对应整机负载。主供电排线输出多路稳压直流，

插接主板主控接口，为运算芯片、显示屏幕供电；打印驱动排线连接热敏打印模组，负责走纸、打印头加热供电；

导联采集排线供给前端信号采集模块，该线路屏蔽层必须与电源板公共地短接，隔绝外界杂波干扰心电波形；

按键面板排线传输低压控制信号，端子卡扣需完全卡紧，轻微松动会出现按键失灵、设备反复重启问题。

所有排线均有防呆卡口，接口形状唯一，不存在插反风险，更换配件时无需区分正反，对齐卡扣直插到位即可。

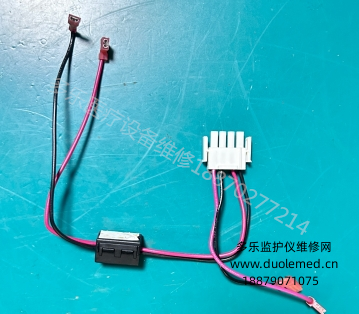

内置锂电池充放电线束为独立两芯带锁端子，红线接充电正极、黑线接回路地，接线极性严禁颠倒，

一旦接反会直接烧毁充放电管理芯片，丧失电池续航功能。市电接入时电源板通过该线束恒流充电，

脱离市电后自动切换电池供电，接线松动会出现充电指示灯不亮、满电快速掉电、外出体检中途关机等故障，

线束固定卡扣需锁紧，避免设备搬动拉扯断线。

机身接地辅助线路为细铜质接地线，一端焊接电源板接地焊盘，另一端固定设备内部金属支架，

属于医用设备强制安全接线，不可省略。全部线路接插完成后，先用万用表通断档复核地线导通、直流端子无短路，

空载测量 3.3V、5V 标准输出电压，数值正常后方可通电测试。

日常维修更换电源板时，建议按 “交流输入→接地线路→电池线束→主板及外设排线” 顺序接线，

拆卸反向操作，布线整理后用扎带固定线束，避开打印头高温区域，防止线材绝缘层老化破损。

规范接线可杜绝短路烧板、波形伪影、供电不稳等常见故障，保障设备满足医院心电质控标准，延长整机与电源板使用寿命。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
