飞利浦G30ECG板C-ECG7131C 报价

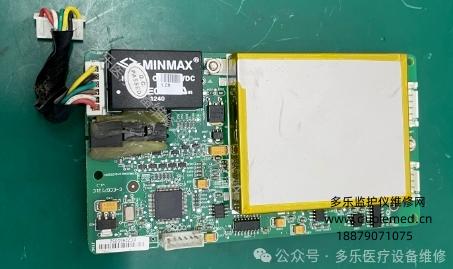

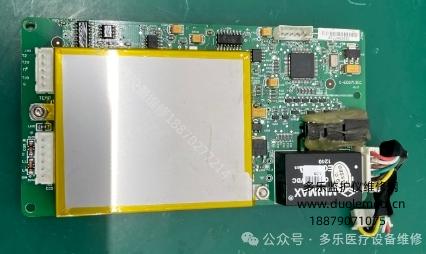

在飞利浦 G30 监护仪的多参数监测系统中，ECG 板 C-ECG7131C 是负责心电图信号采集、处理与分析的核心组件。

它如同设备的 “心电翻译官”，能将人体微弱的心脏电活动信号转化为清晰的波形与数据，

为临床诊断提供关键依据，是心血管功能监测的技术核心。

从结构组成来看，C-ECG7131C ECG 板集成了前端信号采集模块、滤波处理电路、模数转换单元和核心分析芯片。

前端采集模块通过导联线与患者体表电极连接，采用高输入阻抗设计（≥10MΩ），

能有效捕捉仅数十微伏的心肌细胞电信号，同时抑制接触阻抗带来的干扰。

滤波电路分为三级：50Hz/60Hz 陷波滤波器专门消除工频干扰，避免电网波动在波形上形成杂波；

高通滤波器滤除呼吸运动等低频干扰（截止频率 0.05Hz）；低通滤波器则限制高频噪声（截止频率 150Hz），

确保 ECG 信号纯净度。模数转换单元将预处理后的模拟信号转化为 16 位数字信号，

采样率高达 1000Hz，能完整保留波形细节，为后续分析提供原始数据。

在信号处理能力上，该 ECG 板展现出卓越的临床适应性。针对不同患者群体，

板载芯片内置多种分析算法：成人模式采用增强型 QRS 波检测算法，

能在心率 15-300 次 / 分钟范围内精准识别心跳；小儿模式则优化了小信号放大倍数，

适应儿童心肌电活动较弱的特点；对于房颤患者，房颤检测算法可通过波形不规则性分析自动标记异常心律，

并在屏幕上生成 “AFib” 提示。当患者移动导致基线漂移时，

自适应基线恢复电路会在 2 秒内将波形拉回中心位置，避免医护人员误判 ST 段变化。

功能作用方面，C-ECG7131C ECG 板不仅是信号转换器，更是心律失常监测的 “哨兵”。

它能实时计算心率、PR 间期、QRS 宽度、QT 间期等参数，并与预设阈值比对，

当出现心动过速（＞100 次 / 分）、心动过缓（＜60 次 / 分）、室性早搏等异常时，

立即联动警报系统发出声光警示。板载的 ST 段分析功能可对心肌缺血进行初步评估，

通过与正常基线对比，自动计算 ST 段抬高或压低的幅度（精度达 0.05mV），为急性心梗的早期识别提供参考。

此外，该板支持 12 导联同步监测，能通过不同导联的波形差异定位心肌病变区域，为临床治疗方案制定提供详细数据支持。

在系统协同与维护上，ECG 板通过内部总线与监护仪主机实时通信，将处理后的数字波形与参数传输至显示屏，

并能响应编码器组件的操作指令（如波形放大、冻结、存储）。维护过程中，

技术人员可通过设备自检功能检测板载电路：若显示 “ECG Lead Off”，

需检查导联接口或前端采集模块；若波形失真，则可能是滤波电容老化。

由于采用防静电设计，板载元件能承受 ±25kV 接触放电，日常插拔时无需特殊接地操作，

但需使用原厂导联线以保证阻抗匹配。定期校准（建议每半年一次）时，

通过标准信号发生器输入 1mV 标准方波，调整增益误差至 ±3% 以内，确保测量精度。

作为飞利浦 G30 监护仪的心电监测核心，C-ECG7131C ECG 板以其精准的信号解析能力、全面的心律失常检测功能，

为心脏功能评估搭建了可靠的技术平台，在急诊、ICU、心内科等场景中，持续为患者心血管安全保驾护航。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
