飞利浦G60病人监护仪编码器to按键板接线 询价

飞利浦G60病人监护仪配套增量式调节编码器，通过专用短线缆直连 KE11450418（G60KEY01A）按键板，

是设备参数旋钮调节的信号传输通道，负责波形缩放、数值增减、光标切换、菜单选择等精细操作，

整套接线结构紧凑、线路定义固定，为设备维修更换核心操作环节，广泛适配医院设备科与第三方医疗器械维保场景。

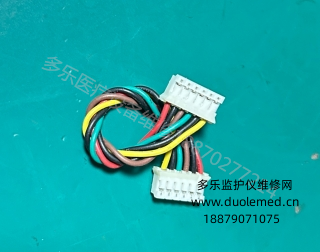

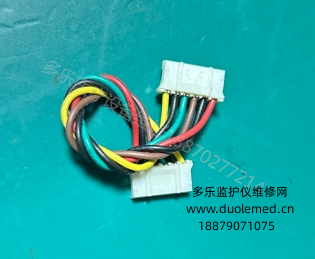

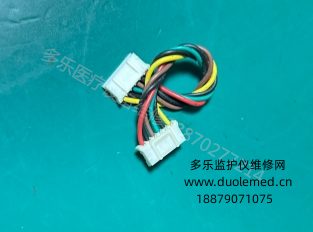

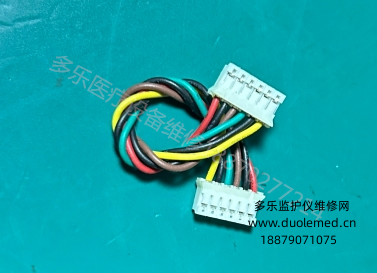

编码器与按键板采用一体化短线束焊接对接，线缆内置五组独立线路，

按键板 PCB 丝印清晰标注 VCC、GND、A 相、B 相、SW 按键引脚。其中 VCC 为 5V 供电线路，

由按键板稳定输出电压供给编码器内部光电感应元件；GND 公共地线统一屏蔽，

消除手术室、ICU 心电、麻醉设备带来的电磁杂波，避免旋钮旋转出现跳数、漂移误触发；A、B 两相为相位脉冲信号线，

依靠相位差识别旋钮正反转与旋转幅度，实现参数精准增减；SW 为编码器下压确认信号线，旋转旋钮按压时导通，

完成菜单确认、弹窗选定操作，五类线路分工明确，缺一不可。

整套接线操作必须严格执行断电防静电规范，作业前关闭整机电源、拔除交流适配器，佩戴防静电手环释放人体静电，

防止静电击穿按键板信号芯片与编码器感光元件。拆卸旧接线时，使用低温电烙铁快速熔开焊盘，

禁止长时间高温灼烧 PCB 焊盘导致铜箔脱落；若为成品直插式线束，轻掀按键板侧插座锁扣，水平抽出排线，

不强行拉扯线缆造成内部铜丝断裂。新线束接线时严格对照板面丝印一一对应，电源正负极严禁反接，

焊点饱满圆润、无虚焊连锡，焊接完成后用绝缘热缩管包裹裸露焊点，防止消毒液、生理盐水渗入造成短路。

线束装配后沿面板内侧线槽规整排布，避免机壳挤压弯折线缆，减少长期使用断线风险。接线完成后通电整机检测，

缓慢旋转编码器，观察屏幕参数同步增减无跳变，按压旋钮可正常确认菜单；若出现调节失灵、数值乱跳、按压无响应，

多为相线接反、地线虚焊或线缆内部断路，需重新核对线路与焊点。

该套编码器接线线路定义原厂统一，同规格备件可直接替换，无需改线调试，大幅缩短设备停机维修时长。

规范标准的接线方式，能够稳定传输旋钮脉冲信号，降低调节故障发生率，延长按键板与编码器整体使用寿命，

是保障飞利浦 G60 监护仪临床高效操作、稳定监测患者生命体征不可或缺的硬件连接方案。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
