飞利浦G60病人监护仪按键板接线 询价

KE11450418（G60KEY01A）是飞利浦G60多参数监护仪专属按键控制板，

整机交互功能完全依靠排线接线实现信号、供电与背光传输，整套接线采用一体式 FFC 柔性排线搭配 ZIF 锁扣插座，

无零散分线，接线结构标准化，是设备维修更换的核心操作环节，适配医院设备科与第三方医械维保日常拆装作业。

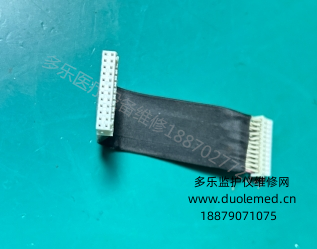

整套接线仅包含一组专用扁平排线，两端分别对接按键板 PCB 插座与整机主控板侧边接口，排线集成三类线路回路，

板身丝印清晰标注引脚功能，区分 5V 供电、公共接地、按键矩阵信号、背光 LED 控制线。

供电线路为主控板输送稳定 5V 直流电压，为全部轻触按键、状态指示灯提供工作电源；接地线路统一屏蔽抗干扰，

规避手术室、ICU 高频设备带来的信号杂波，保障按键按压信号无丢失；矩阵信号线采用行列扫描设计，

对应电源键、血压启停、报警静音、波形冻结、菜单调节等全部面板按键，每条信号线独立传输按压触发指令；

背光控制线单独驱动面板按键背光，同步联动设备待机、报警、正常监护三种灯光模式。

标准接线操作需严格遵循断电防静电流程，操作前关闭监护仪主电源、拔除交流适配器，佩戴防静电手环释放静电，

防止击穿板载信号芯片。拆卸接线时使用塑料撬棒轻轻掀起按键板与主控板两端 ZIF 插座的黑色锁扣，

排线水平平直抽出，禁止拉扯导线弯折铜箔，避免排线断线、引脚脱焊。安装接线时对齐排线金属触点朝下，

平整推入插座内部，扣紧锁扣完成固定，排线走向贴合机壳线槽，无挤压、扭曲、弯折死角，

防止消毒液、生理盐水长期侵蚀线路造成接触不良。

接线完成后需通电全功能检测，依次按压全部实体按键，核对屏幕指令响应是否同步，

检查报警背光、操作指示灯能否正常点亮；若出现单键失灵、背光不亮、整机无操作反馈，

多为排线错位、锁扣未压紧或引脚氧化，需重新拔插校正接线位置。该款按键板排线针脚、线路定义原厂统一，

同型号备件可直接原位对接，无需改线、飞线调试，大幅缩短设备停机维修时长。

规范接线可有效降低按键板短路、信号失灵、背光故障发生率，延长监护仪面板使用寿命，

整套接线结构简洁可靠、容错率高，是保障 G60 监护仪持续稳定开展患者生命体征监测的基础硬件连接方案。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
