迈瑞SV300呼吸机装配图详解

一、‌核心部件组成‌

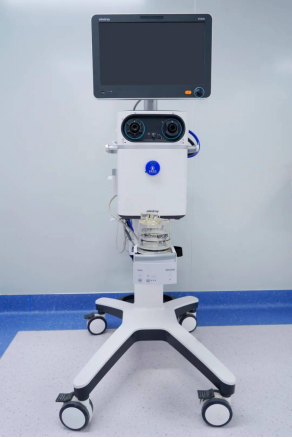

 迈瑞SV300呼吸机采用模块化设计，主要部件包括：

 主机‌：内置电动涡轮系统，集成12.1英寸可调节视角彩色触摸屏（分辨率≥1280×800），支持触控操作与参数设置‌。

呼吸回路‌：含可拆卸式吸气阀、呼气阀组件，支持134℃高温高压消毒，降低交叉感染风险‌。

加温湿化装置‌：兼容吉科SH330湿化器，通过专用接口与主机连接，支持恒温湿化功能‌。

监测模块‌：集成氧浓度传感器、压力传感器及流量传感器，实时监测气道死腔、肺泡通气量等参数‌。

机械臂与台车‌：采用通用导槽设计，支持左右互换安装，用于固定主机、湿化器和管路‌。

二、‌装配流程与关键步骤‌

 主机安装与固定‌

 将主机放置于台车导槽内，通过卡扣固定，确保设备重心稳定‌。

安装机械臂时需注意左右方向（L/R标识），避免接口错位‌。

 电源与气源连接‌

 使用专用电源线连接交流电源插座（220V±10%），开机后系统自动执行电源自检‌。

无需外接气源（纯电动涡轮驱动），但需检查内置涡轮运行状态（噪音≤45分贝为正常）‌。

呼吸回路组装‌

 吸气阀/呼气阀安装‌：将可拆卸阀体对准主机接口顺时针旋转锁紧，听到“咔嗒”声表示到位‌。

管路连接‌：使用螺纹接口连接吸气端（黄色标识）和呼气端（蓝色标识）管路，确保密封性‌。

湿化器接入‌：将吉科SH330湿化器插入主机右侧插槽，调整水位至MAX-MIN区间‌。

传感器与监测模块校准‌

 氧电池安装‌：将氧浓度传感器插入主机背面专用插口，开机后执行氧浓度校准（需使用21%空气和100%纯氧）‌。

压力传感器初始化‌：通过系统菜单启动“顺应性补偿”和“泄漏测试”，确保监测数据准确性‌。

三、‌功能调试与验证‌

系统自检流程‌

 开机后自动执行硬件检测（包括阀门开闭、涡轮转速、传感器响应等），检测结果通过彩色屏显示‌。

若出现异常报警（如“管路泄漏”或“氧浓度故障”），需按提示重新检查对应部件连接‌。

通气模式设置验证‌

 通过触控屏选择病人类型（成人/儿童/婴幼儿），系统自动关联潮气量范围（20-2000ml）和呼吸频率（1-100次/分钟）‌。

测试容量控制通气（VCV）模式时，需观察流速波形是否平稳（目标误差＜5%）‌。

安全功能测试‌

 窒息通气测试‌：模拟患者无自主呼吸状态，验证呼吸机自动切换至后备通气模式（潮气量≥预设值80%）‌。

报警系统验证‌：触发高压/低压、低潮气量等报警条件，确认报警灯（多视角设计）和声音提示正常‌。

四、‌维护与消毒要点‌

日常清洁‌：使用75%酒精擦拭触摸屏表面，避免液体渗入接口‌。

高温消毒周期‌：吸气阀/呼气阀组件每7天拆卸一次，执行134℃高压蒸汽灭菌（单次消毒时间≤30分钟）‌。

传感器维护‌：氧电池每6个月更换一次，压力传感器每12个月校准一次‌。

五、‌设计细节与兼容性‌

人机交互优化‌：12.1英寸触摸屏支持同屏显示4道波形（压力-时间、流量-容量环等），呼吸环可冻结、导出对比‌。

扩展功能‌：可选配无创通气（NIV）模块和呼末CO₂监测模块，通过USB接口升级系统固件‌。

通用化设计‌：台车导槽兼容多种品牌湿化器和监护仪，支持快速更换配件‌。

六、‌总结‌

 迈瑞SV300呼吸机的装配图充分体现其模块化、易维护特点，从主机固定到传感器校准均采用标准化流程，兼顾临床效率与感染控制需求‌。其电动涡轮设计和高精度监测模块，为急诊、ICU等多场景提供可靠支持‌。
