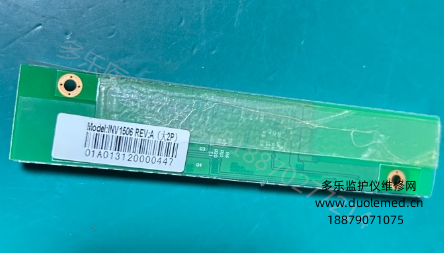

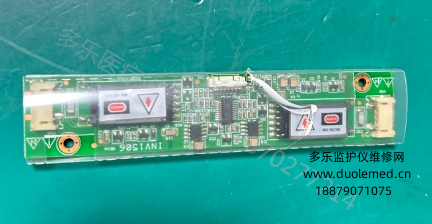

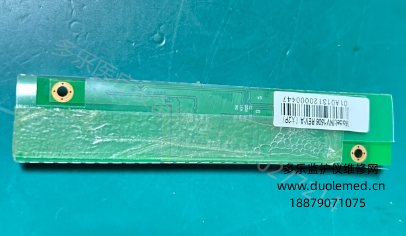

理邦IM9病人监护仪高压板INV1506 询价

INV1506高压板是理邦iM9多参数监护仪专用背光逆变驱动板，安装于显示屏背部，

是整机显示系统核心供电转换配件，负责驱动 CCFL 背光灯管，直接决定屏幕能否正常点亮，

广泛适配院内病房、急诊、手术室等全天候监护场景，为医护清晰读取心电、血氧、血压、呼吸等生命体征波形与数值提供硬件基础。

该板核心功能为电压逆变转换，接收主机电源板输出的 12V 直流低压，通过板载 PWM 控制芯片与高频升压变压器，

稳定转换成千余伏高频交流电供给背光灯管，同时接收主板发送的使能开关信号与 PWM 调光信号，

实现屏幕一键启停、多级亮度连续调节，调光过程无频闪、无明暗断层，

长时间观看不易视觉疲劳，满足 ICU 夜间低亮度、抢救强光查看等多元临床需求。

硬件采用医疗级紧凑型贴片布局，尺寸贴合 iM9 屏幕背部预留卡槽，双 PINS 标准插头直插对接，

无需飞线改装。板载元件选用耐高温、抗腐蚀工业级物料，线路做绝缘隔离处理，

高低压区域爬电距离符合医用设备安全标准，高压输出端做密封防护，可抵御除颤仪、高频电刀瞬时电磁干扰，

避免高压打火、漏电隐患，适配医院高频含氯消毒剂擦拭消杀环境。

电路内置多重智能保护机制，包含过压、过流、短路、灯管开路、过热五大保护功能。

当灯管老化断路、线路短路、电压异常时，芯片瞬间切断高压输出并向主控板反馈故障代码，

防止烧毁屏幕、主板等贵重部件，大幅降低整机维修成本。设备长时间连续工作，

板体温度超标时自动降功率运行，保障 7×24 小时不间断监护稳定输出。

临床故障辨识度高，INV1506 损坏典型表现为开机黑屏、屏幕亮一秒即刻熄灭、背光闪烁、亮度调至最大依旧昏暗，

强光照射屏幕可隐约看到界面图像，排除电源、主板故障后更换此板即可修复。原装配件拆装简易，

仅需拆卸屏幕边框与两颗固定螺丝，插拔插头即可完成替换，单人五分钟内完成维修，大幅缩短设备停机时间。

作为 iM9 监护仪显示系统不可或缺的功能模块，INV1506 高压板凭借稳定逆变输出、完善安全防护、便捷拆装更换的优势，

成为医院设备维保常备耗材，有效保障监护画面持续清晰显示，

为病情观察、参数报警、趋势回顾等临床操作提供可靠硬件支撑，是维持监护设备正常运转的关键配件。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
