迈瑞IMEC8病人监护仪LED指示灯板051-000879-01 报价

一、功能定位与状态反馈体系

051-000879-01作为迈瑞iMEC8监护仪的核心状态可视化组件，承担设备运行、参数报警、电源状态三大维度的信息反馈功能，

采用 “分区指示 + 多色预警” 设计体系。该指示灯板集成 12 颗高亮度LED灯珠，按功能划分为 3 个核心区域：

电源状态区（1 颗）、系统运行区（3 颗）、参数报警区（8 颗），可实时反馈设备开关机状态、系统加载进度，

以及心率、血氧、血压等关键参数的异常报警，形成 “视觉化快速预警” 机制，让医护人员无需查看屏幕即可快速掌握设备与患者监护情况。

其中，报警区 LED 灯珠支持分级预警，红色代表紧急报警（如心率超出安全阈值）、黄色代表一般预警（如血氧轻度偏低）、

绿色代表正常状态，与监护仪主机的报警音效形成 “声光联动”，大幅提升紧急情况的响应效率，适配急诊、ICU 等高强度监护场景。

二、显示设计与硬件特性

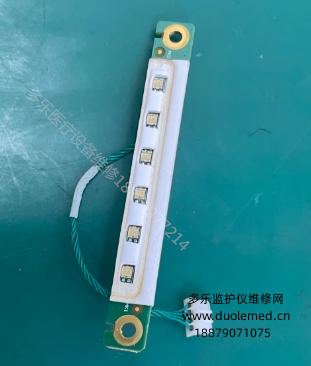

该指示灯板采用贴片式 LED 灯珠，单颗亮度达 800mcd，发光角度 120°，即使在手术灯直射或强光环境下，

仍能保证 5 米范围内清晰可见，解决传统指示灯在强光环境下辨识度低的痛点。灯珠排列严格遵循人体视觉习惯，

间距设定为 15mm，呈线性分布于监护仪面板顶部，与前文所述开关按键板的操作区域形成 “操作 - 反馈” 对应布局，

医护人员操作按键时可同步观察指示灯状态，减少视线移动成本。

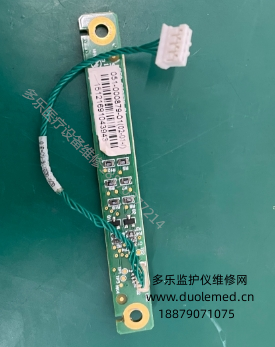

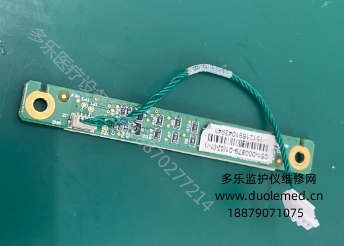

硬件结构上，指示灯板采用 FR-4 阻燃 PCB 基板，厚度 1.6mm，表面覆盖 0.1mm 厚的透明环氧树脂保护层，

具备抗 75% 医用酒精擦拭、防消毒液腐蚀的特性，符合医疗设备 IPX1 防护标准。灯珠与基板采用高温焊接工艺，

焊点耐受温度达 260°C，可应对临床高温消毒场景，避免焊点脱落导致的指示失效。

三、技术性能与临床适配

在电气性能上，指示灯板工作电压为 5V 直流，单颗 LED 功耗仅 10mA，整体功耗低于 120mA，对监护仪续航影响极小，

适配 iMEC8 的便携供电需求。灯珠响应速度低于 100μs，从正常状态切换至报警状态无延迟，

确保参数异常时能即时触发视觉预警，为临床抢救争取时间。同时，指示灯板内置恒流驱动电路，可稳定控制灯珠亮度，

避免电压波动导致的亮度忽明忽暗，保障长期使用的显示一致性。

针对临床多样化需求，指示灯板支持 “亮度调节” 功能，医护人员可根据环境光强度，

通过主机菜单将亮度调节为高、中、低三档，既避免夜间监护时强光刺眼，又保证白天操作时的辨识度。

此外，指示灯板采用模块化插头设计，与主机通过 4Pin 排线连接，更换时无需拆解设备主体，

仅需断开排线、拆卸 2 颗固定螺丝即可完成更换，全程可在 3 分钟内完成，大幅降低设备维护成本，

保障临床监护工作的连续开展，完全符合 GB 9706.1-2020 医用电气设备安全标准。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
