迈瑞IPM-9800监护仪电源板9211-30-87311 报价

型号为9211-30-87311的电源板，是迈瑞IPM-9800多参数监护仪的“能量中枢”，

承担电网电能转换、多路供电分配及全系统安全防护的核心职能。

其供电稳定性与故障冗余能力直接决定监护仪心电、血氧、血压等模块的运行可靠性，

是保障临床连续监测不中断的关键硬件，广泛适配急诊、ICU等高强度使用场景。

核心功能聚焦“高效转换+智能管控”，通过模块化架构实现三重核心作用：

一是AC-DC转换，将100-240V宽幅交流输入转化为36V直流母线电压，适配全球电网标准；

二是DC-DC分压，通过多组稳压电路输出5V、12V、15V等多路精准低压，

分别为主控板、显示屏、传感器等部件供电；三是智能保护，实时监测各回路电压、电流及温度，

触发过压、过流、过温时快速切断故障回路，同时启动备用供电通道。

技术参数凸显高可靠性与适配性：输入特性上，交流输入频率50/60Hz自适应，

输入阻抗≥10kΩ，浪涌耐受值达2kV，可抵御电网电压波动冲击。输出性能方面，

5V供电回路额定电流3A，纹波≤50mVp-p，为核心芯片提供洁净电源；12V回路额定电流5A，

支持显示屏背光模块高负载运行；15V回路额定电流2A，适配血氧、血压等传感器驱动需求。

转换效率≥85%，在满负荷运行时可有效降低能耗与发热。

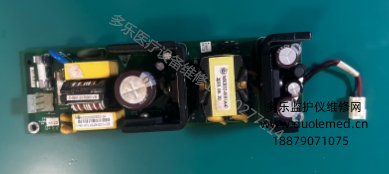

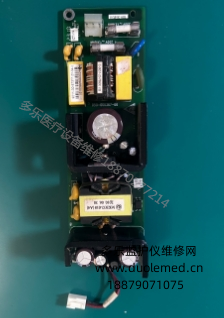

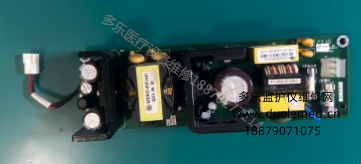

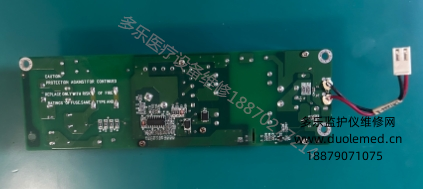

结构设计兼顾集成性与维护便捷性，PCB板尺寸为120mm×80mm，

采用高密度布局适配设备内部空间。板载接口包括AC输入端子、电池接口、多路DC输出端子及主控通信接口，

其中电池接口与9211-20-87278电池接口板精准匹配，支持电池充放电管理。

板上集成熔断丝、压敏电阻等防护元件，且关键参数测试点外露，便于维护人员用万用表快速排查故障。

安全设计符合GB 9706.1医疗设备标准，绝缘电阻≥100MΩ，耐压测试达2500VAC，

有效防止漏电风险；阻燃等级达UL94 V-0，核心元件采用宽温设计（-40℃~85℃），

适应复杂临床环境。此外，电源板具备“市电-电池”无缝切换功能，当市电中断时，

0.1秒内自动切换至电池供电，确保监测数据不丢失。

使用维护需遵循专业规范：安装时需确保AC输入线接地良好，避免电磁干扰；

日常需定期清洁散热孔，防止灰尘堆积导致过热；若出现设备无法开机或频繁重启，

可通过电源板LED指示灯判断故障——绿灯常亮为正常，红灯常亮提示输入故障，

红绿灯交替闪烁则为输出异常，更换时需选用同型号9211-30-87311板卡，确保电气参数完全匹配。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
