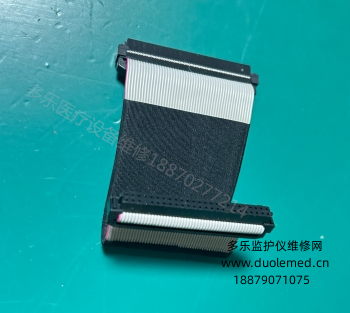

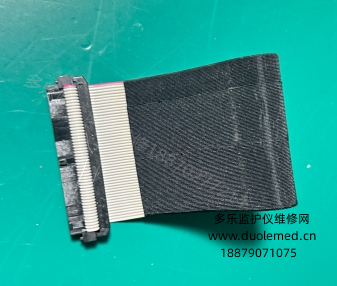

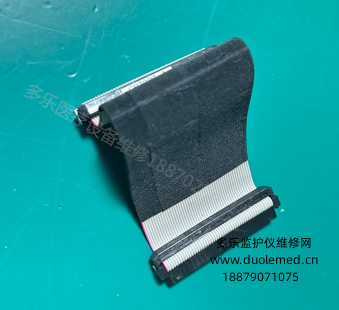

迈瑞IPM12病人监护仪电源管理板接线C87225-A 询价

C87225-A 是迈瑞 IPM12 十二寸多参数病人监护仪原厂配套电源管理接线组件，

作为整机电源回路的核心接驳载体，配套专用电源管理主板协同工作，

承担交直流输入分配、电池充放电信号传输、整机多路供电分流、电压状态反馈通讯四大核心职能，

是监护仪供电系统不可缺失的原装备件，广泛适配病房床旁监护、转运监护、手术室常规监测等临床场景，

也是医工维修更换、设备批量维保的标准替换配件。

该接线组件采用医疗级耐弯折多股铜芯线材，外层包覆阻燃医用绝缘护套，

满足医疗设备安规绝缘、防静电、防电磁干扰要求，长期耐受病房消毒喷雾、高低温环境，不易老化开裂。

板端配套一体式防反插锁扣接头，分设 AC 交流输入端子、内置电池充放电端子、DC 多路输出分支端子、

主控通讯反馈端子四大接线分区，各线路分区独立布线，区分 12V、5V、充电控制、电压检测信号线，

避免线路串扰导致供电不稳、低压报警、自动关机故障。锁扣结构可杜绝运输震动、日常搬动造成的接头松脱，降低临床设备中途断电风险。

在功能适配层面，C87225-A 接线组件完整匹配 IPM12 电源管理板的控制逻辑。交流市电接入后，

线路将转换后的直流电压输送至管理板，经 DC-DC 稳压回路分出多路稳定电压，

通过分支线路分别供给主控板、12 寸液晶显示屏、血氧 / 心电 / 无创血压参数模块、内置热敏打印机、散热风扇与扬声器；

电池回路线路独立管控充电逻辑，实时传输电池电量、温度、充放电状态信号至电源管理芯片，

实现充满自停、亏电保护、交直流无缝切换转运供电。板载检测信号线持续采集各路输出电压数据，

经 I2C 通讯线路回传主控，一旦出现短路、过流、电压跌落，立刻触发硬件断电保护并弹窗低压告警，保护整机精密测量模块不被损坏。

临床维修中，该接线组件故障常表现为开机无响应、电池无法充电、间断黑屏、参数模块供电异常、持续低压报警。

更换原装 C87225-A 可彻底解决接头氧化、线路断线、绝缘破损等供电类故障。

组件出厂经过高压绝缘、持续通电老化、反复插拔耐久测试，兼容性与原厂整机完全匹配，无需改装线路，

拆装流程简单，医工仅需断电释放静电后，对应标识对位插接即可完成更换，更换后整机供电稳定，

电池续航、打印、多参数同步监测均可恢复出厂标准状态，适配医院设备日常抢修与年度预防性维保，

大幅降低监护仪停机检修时长，保障临床连续监护工作正常开展。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
