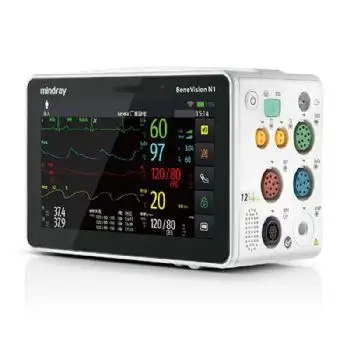

迈瑞病人监护仪N1模块整体拆解

迈瑞病人监护仪N1是一款高性能、便携式的医疗设备，其内部结构设计精密，拆解时需要遵循一定的步骤以确保设备的完整性和可再装配性。以下是迈瑞病人监护仪N1模块的整体拆解流程：

一、准备工作‌

在拆解之前，需要确保设备已经关闭，并断开所有与设备的连接，包括电源线、传感器等。同时，准备好拆解所需的工具，如螺丝刀、镊子、塑料撬棒等，以避免在拆解过程中对设备造成损坏。

二、拆解外部模块‌

卸下模块化机架中的N1或外部参数模块‌：

按住N1或参数模块底部的闩锁，如果外部模块被锁定到模块化机架，请先将其解锁。

按照指示拉出N1或参数模块，注意力度要适中，避免损坏连接部件。

从扩展坞中取出N1‌：

按住N1底部的闩锁。

按照指示将N1从扩展坞中拉出，同样要注意力度和角度。

三、拆解内部组件‌

卸下电池盖和电池‌：

使用螺丝刀拆下螺丝盖并松开螺丝。

用手握住螺丝，打开电池门。

拔出电池连接线，并小心取出电池。

卸下显示屏组件‌：

使用小十字螺丝刀拆下固定显示屏组件的屏幕引脚。

用一只手支撑显示屏组件，用螺丝刀压住电池盒上的孔，然后推出显示组件。

显示屏组件推出后，用手握住显示屏组件，另一只手松开显示组件上的FPC插头线，然后取下显示组件。

拆卸主板‌：

拆下固定主板的螺钉。

小心断开DC-in连接电缆、Wi-Fi天线（如果配置有Wi-Fi功能）以及CO2模块的连接电缆。

将主板从设备中取出，注意避免损坏主板上的元件和连接线。

四、注意事项‌

在拆解过程中，要时刻注意保护设备内部的元件和连接线，避免造成损坏。

拆解后的部件要妥善保管，避免丢失或损坏。

如果拆解过程中遇到困难或不确定的地方，建议咨询专业维修人员或参考设备的使用手册。

五、总结‌

迈瑞病人监护仪N1的模块整体拆解需要遵循一定的步骤和注意事项，以确保拆解过程的顺利进行和设备的完整性。通过拆解，可以深入了解设备的内部结构和工作原理，为设备的维修和升级提供有力支持。同时，也需要注意拆解过程中的安全和保护设备的重要性‌。
