迈瑞PM-7000监护仪图解与功能解析

迈瑞PM-7000监护仪是一款广泛应用于麻醉科、ICU、手术室及急诊的多参数监护设备，其设计兼顾便携性与功能性。以下从外观布局、功能分区、操作界面及维护要点四方面进行图解说明。

一、外观布局与接口设计

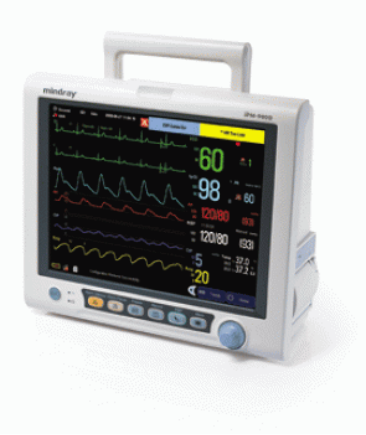

主机正面布局‌

显示屏‌：采用‌10英寸高分辨率TFT LCD屏幕‌，支持800×600像素显示，清晰呈现多参数波形及数值‌。

按键区‌：

左侧为功能按键（如报警静音、菜单切换）；

右侧为旋钮（用于参数调节与菜单导航）‌。

主机背面接口‌

传感器接口‌：包括ECG导联接口、SpO₂探头接口、NIBP袖带接口及温度探头接口‌；

扩展接口‌：支持外接打印机、网络模块及第二显示屏（需选配）‌。

二、功能分区与显示界面

核心显示区域‌

波形区‌：

默认显示7个波形通道，包括2路ECG、1路SpO₂、2路IBP（有创血压）、1路CO₂波形及1路RESP（呼吸）波形‌；

半屏模式下可扩展至10个波形，支持多导联心电监测（如Ⅱ、V1、aVR等导联）‌。

参数区‌：

实时展示心率、血压、血氧饱和度、呼吸频率等生命体征，数值精度达小数点后1位（如体温35.5℃）‌；

采用高对比度黑底白字设计，减少视觉疲劳‌。

辅助信息区域‌

报警提示区‌：

顶部显示技术报警（如电极脱落、袖带漏气）与生理报警（如心动过速、低氧血症），以红/黄颜色区分优先级‌；

报警信息滚动更新，支持点击查看历史记录‌。

状态栏‌：

包含电池电量百分比、系统时间（支持24小时制切换）及网络连接状态（Wi-Fi/有线）‌。

三、操作界面与菜单导航

主菜单功能‌

参数设置‌：支持ECG导联选择、NIBP测量模式（成人/儿童/新生儿）及报警阈值调整‌；

报警管理‌：可自定义报警级别（高/中/低）及报警声音类型‌。

趋势图与回顾功能‌

趋势图‌：支持1秒至96小时的数据回顾，便于分析生命体征变化趋势‌；

报警回顾‌：可查询历史报警事件（包括发生时间、参数数值及报警级别）‌。

四、维护要点与故障处理

日常维护‌

屏幕清洁‌：使用75%医用酒精棉片单向轻拭屏幕，避免液体渗入边缘缝隙‌；

接口检查‌：定期检查传感器接口是否松动或氧化，必要时清洁或更换‌。

常见故障处理‌

屏幕花屏/条纹‌：检查LVDS排线连接，必要时更换液晶驱动板‌；

触控失灵‌：通过系统菜单执行触屏校准，或更换触控传感器‌。

迈瑞PM-7000监护仪通过科学的功能分区与直观的操作界面，优化了临床监测效率。其便携性与多功能性使其成为麻醉科、ICU及急诊等场景的理想选择‌。定期维护与规范操作可延长设备使用寿命，确保监测数据的可靠性‌。
