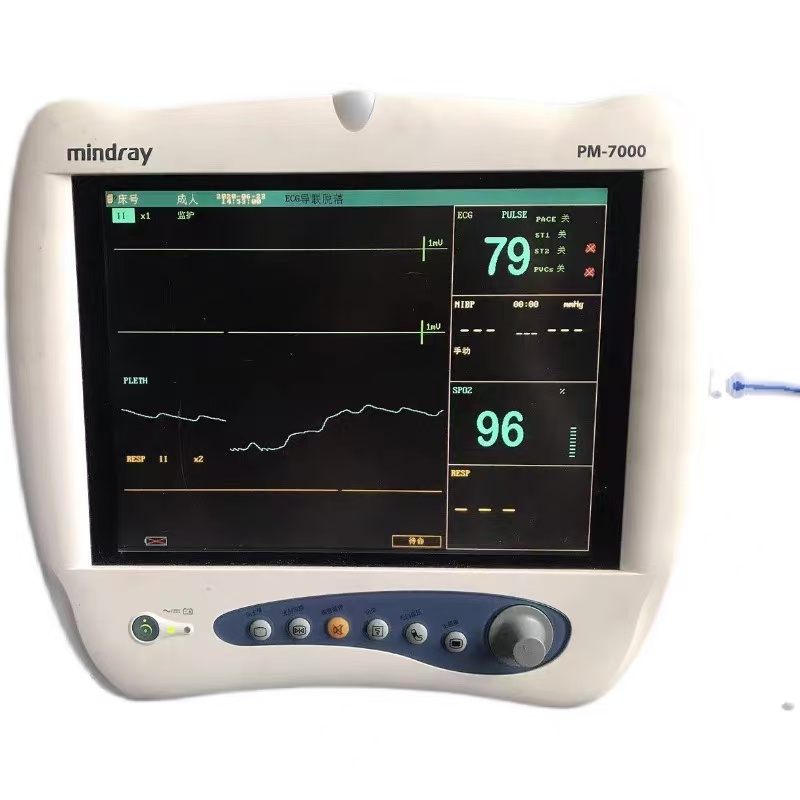

迈瑞PM7000监护仪外壳拆解指南

工具清单‌

T8/T10螺丝刀（用于拆卸后壳固定螺丝）‌；

塑料撬棒（避免金属工具划伤外壳）‌；

防静电手套（防止静电损坏内部电路）‌。

安全注意事项‌

断开电源并移除电池，确保设备完全断电‌；

标记所有拆卸部件的位置（如螺丝、卡扣），便于复原‌。

二、外壳拆解步骤

拆卸前面板‌

移除监护仪正面按键区的硅胶保护垫，露出隐藏螺丝‌；

使用T8螺丝刀拧下4颗固定螺丝，沿边缘缝隙插入撬棒，缓慢分离前面板与中框‌。

分离后壳‌

翻转设备，拆卸后壳的6颗T10螺丝（分布在四角及中部）‌；

沿卡扣方向轻推后壳，注意避开屏幕排线接口（若需进一步维修屏幕，需先断开排线）‌。

内部模块暴露‌

后壳分离后，可见主板、电源模块、气泵等核心部件‌；

气泵位置‌：位于设备左下角，通过软管连接血压袖带充气系统‌。

三、常见拆解问题与处理

卡扣断裂‌

若卡扣因老化断裂，可用环氧树脂胶临时固定，或更换新外壳‌；

拆解时优先从卡扣密集区（如顶部）入手，减少受力不均风险‌。

气泵漏气维修‌

故障表现‌：血压测量时压力不足，报“漏气”错误‌；

拆解气泵‌：

断开气泵电源线及软管，拆卸固定螺丝后取出气泵模块‌；

检查气泵膜片是否破损（老化后易产生黑色橡胶碎屑），更换新膜片可修复漏气‌。

屏幕排线松动‌

若拆解后屏幕无显示，需重新插拔排线并检查接口氧化情况‌。

四、外壳结构与材质特性

外壳设计‌

材质‌：高强度ABS塑料，表面防刮擦处理，防尘防震性能符合医疗设备标准‌；

开孔精度‌：前面板按键孔采用激光切割，与按键贴合紧密（公差≤0.1mm）‌。

防护性能‌

整机通过IP22防护认证，可耐受酒精擦拭消毒‌；

内部电路板涂覆三防漆，防止潮湿环境腐蚀‌。

五、复原与测试

组装流程‌

按反向顺序装回后壳，确保所有卡扣复位后再拧紧螺丝‌；

开机后进入【系统自检】模式，验证血压、血氧等模块功能‌。

漏气检测‌

使用专用压力泵测试气泵密封性，漏气率需＜5mmHg/s‌。

注意‌：非专业人员拆解可能导致设备损坏或丧失保修资格，建议联系迈瑞授权服务商操作‌。
