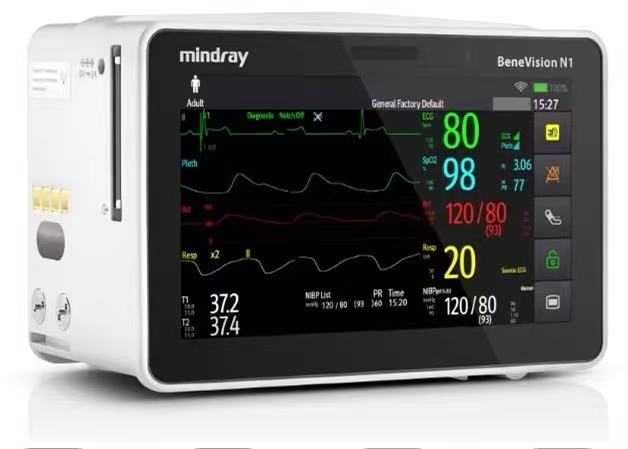

迈瑞N1监护仪拆机教程详情

一、拆解前准备‌

工具清单‌

小十字螺丝刀（M3×5规格）用于拆卸固定螺丝‌；

塑料撬棒或分离工具，避免划伤外壳‌；

防静电手环及防静电工作台，保护电路元件‌。

安全操作规范‌

断开所有电源：取出电池并拔除外部电源线‌；

对拆卸部件进行标记或拍照，便于后期组装‌。

二、主机与扩展模块分离‌

卸下监护仪主体‌

按压主机底部闩锁，水平拉出N1监护仪主体‌；

若连接外部参数模块（如CO₂插件箱），需先解锁模块化机架卡扣后再分离‌。

移除电池组件‌

拆下电池盖螺丝，打开电池仓门并拔出连接线‌；

使用塑料撬棒沿机身边缘分离外壳卡扣，避免塑料件断裂‌。

三、显示屏与主板拆卸‌

拆卸显示屏组件‌

卸下固定屏幕的两颗M3×5螺丝，按压电池仓附近的隐藏卡扣孔，配合撬棒推出屏幕组件‌；

断开显示屏排线（FPC插头），动作需轻柔以防排线损坏‌。

主板及核心部件分离‌

拆下四颗主板固定螺丝，依次断开DC电源线、Wi-Fi天线（若配置）及CO₂模块连接线‌；

主板取出后，可进一步拆解传感器接口和电源管理单元‌。

四、拆解难点与注意事项‌

精密部件保护‌

排线接口需用镊子辅助插拔，避免直接拉扯导致接触不良‌；

CO₂模块需单独封装，防止粉尘污染影响灵敏度‌。

特殊结构处理‌

若屏幕边框采用胶粘固定，需使用热风枪（60-80℃）软化胶体后再分离‌；

主板散热片需使用吸盘工具拆卸，避免变形影响散热性能‌。

五、组装与功能验证‌

硬件恢复‌

按原顺序安装主板、显示屏及外壳，确保所有排线插头完全扣合‌；

恢复电池连接并测试开机状态，检查屏幕显示及触控功能‌。

系统校准‌

进入【系统诊断】界面，执行触控校准及参数模块自检程序‌；

若外接模块异常，需重新插拔线缆或更新固件驱动‌。

总结‌：迈瑞N1监护仪的模块化设计大幅简化了拆机流程，其标准化接口和可分离结构支持快速维护‌。操作时需严格遵守防静电规范及部件保护要求，优先使用原厂工具和配件以保障设备稳定性‌。
