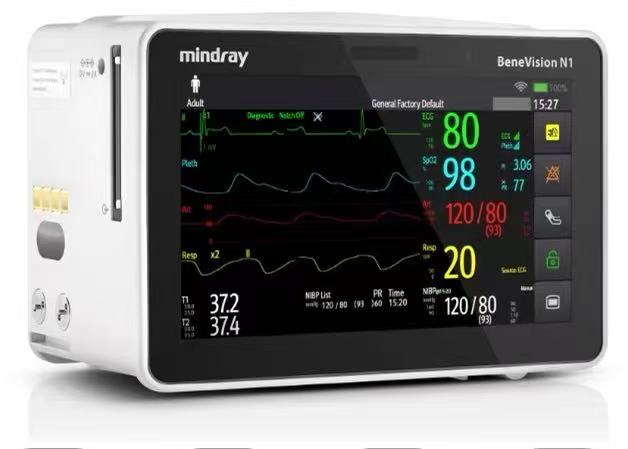

迈瑞N1监护仪拆机流程详解

一、模块化拆卸基础操作‌

拆卸N1主机与外部模块‌

按住N1或参数模块底部的机械闩锁，解除与模块化机架的固定连接，沿指示方向缓慢拉出设备主体‌；

若模块化机架中存在外部参数模块（如CO₂模块），需先通过解锁按钮释放锁定机构后再分离‌。

从扩展坞移除N1主机‌

按压N1底部闩锁，解除与扩展坞的物理连接，保持设备水平状态向外平拉，避免接口受力变形‌。

二、电池与显示屏组件拆卸‌

电池拆卸步骤‌

使用精密螺丝刀移除电池盖螺丝，打开电池仓门后，需先拔出电池连接线插头，再取出内置锂电池‌；

注意防止电池触点短路，建议佩戴防静电手环操作‌。

显示屏组件分离‌

使用十字螺丝刀卸下固定显示屏的两个屏幕引脚，通过电池仓预留孔位轻推显示屏组件，使其与主板分离‌；

分离后需手动断开显示屏柔性电路板（FPC）插头，避免拉扯导致线缆损伤‌。

三、核心硬件拆解‌

主板拆卸流程‌

移除固定主板的4颗M3×5规格螺丝，依次断开DC电源输入线缆、Wi-Fi天线（若配置）及CO₂模块连接线‌；

主板与外壳分离时需注意散热片与接口插槽的物理干涉，采用垂直提拉方式避免引脚弯折‌。

传感器与接口处理‌

压力传感器模块（如IBP/CO₂）通过卡扣固定，拆卸时需使用撬棒辅助分离，并标记线缆接口位置以便重组‌；

USB/VGA等外接接口通过独立PCB板集成，拆卸时需先移除固定螺丝和接地线‌。

四、拆机注意事项‌

安全防护措施‌

拆机前需完全断电，包括断开外部电源与内置电池，防止电路短路或电击风险‌；

防尘防水结构（如IP44级密封胶圈）拆卸后需检查完整性，重组时需重新涂抹防水胶‌。

部件保护与重组规范‌

精密部件（如主板芯片、传感器）需使用防静电袋存放，避免静电击穿或物理损伤‌；

重组时需按拆卸逆序操作，重点检查螺丝扭矩（如M3螺丝推荐0.6-0.8 N·m）和接口插接状态‌。

总结‌：迈瑞N1监护仪采用模块化设计，拆机流程涵盖‌主机分离、电池/显示屏拆卸、主板拆解‌等核心步骤‌。其高集成度结构（如一体式无缝外壳‌）要求操作时严格遵循防静电、防水密封等规范‌，确保拆解后设备功能与防护性能不受损。重组时需重点关注接口连接状态与螺丝固定强度，以维持设备临床使用的可靠性‌。
