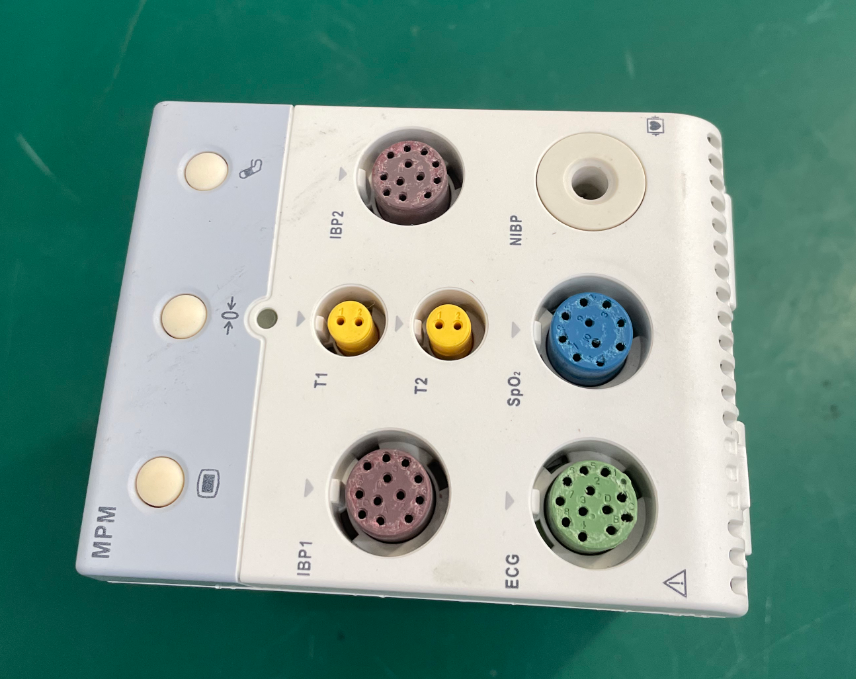

迈瑞MPM模块拆解操作指南

（警告：非授权人员禁止拆解！操作需遵守医疗设备维修资质法规，擅自拆解可能导致设备损坏、保修失效及安全风险。）‌

一、拆解前准备‌

安全规范‌

断开设备电源并移除电池，静置30分钟释放内部电容残余电荷‌。

佩戴防静电手环，操作环境湿度控制在40%-60%以减少静电风险‌。

工具清单‌

专用工具：迈瑞原厂T8/M2.5六角螺丝刀、塑料撬棒、金手指清洁器‌。

辅助材料：绝缘胶带、防静电袋（用于存放精密部件）‌。

二、模块外壳拆解‌

移除外部接口‌

拔除所有外接导线（ECG导联、SpO₂探头、NIBP袖带管路等），记录接口位置‌。

用塑料撬棒轻压卡扣，分离模块后盖（注意避免划伤屏幕排线）‌。

拆卸固定螺丝‌

使用T8螺丝刀卸下外壳四周的6颗不锈钢螺丝（扭矩≤0.6N·m）‌。

分离前面板与中框时，沿边缘缓慢撬动，避免液晶屏碎裂‌。

三、内部组件分解‌

主控板与电源模块‌

断开主控板（PCB-001）的3条排线（LVDS屏线、按键板线、传感器接口）‌。

卸下电源模块（PSU-01）的4颗M2.5螺丝，检查电容是否鼓包或漏液（常见故障点）‌。

传感器与气泵单元‌

拔除血氧探头接口（SpO₂-J1）及NIBP气泵管路，拆卸气泵固定支架（需保留密封圈）‌。

移除ECG信号放大板（ECG-AMP），注意其屏蔽罩焊接点需用热风枪软化后取下‌。

四、关键部件解析‌

核心芯片组‌

主控芯片‌：STM32F767IGT6（ARM Cortex-M7架构，负责信号处理与通信）‌。

血氧模块‌：TI AFE4490集成前端，支持低至0.3%灌注率的信号采集‌。

易损件清单‌

气泵膜片‌：硅胶材质，长期使用易老化开裂（建议每2年更换）‌。

屏幕排线‌：FPC柔性电路板，弯折超3次可能断裂‌。

五、重组装与测试‌

反向安装步骤‌

按拆解逆序组装，确保排线完全插入且螺丝扭矩一致（避免主板变形）‌。

使用金手指清洁器擦拭插槽触点，减少氧化导致的接触不良‌。

功能验证‌

通电后进入【维护模式】（密码888888），运行自检程序（代码55-AA）‌。

重点测试：ECG波形稳定性、NIBP气泵充气速率（正常范围：20-25秒充至280mmHg）‌。

六、风险提示‌

法律风险‌：未经厂商授权的拆解违反《医疗器械监督管理条例》，可能导致法律追责‌。

技术风险‌：错误操作可能损坏精密传感器（如血氧光电二极管），维修成本超模块价值的70%‌。

（重要提示：建议故障模块返厂维修，非必要不拆解！）
