迈瑞MEC2000监护仪图解说明

一、设备外观与接口图解‌

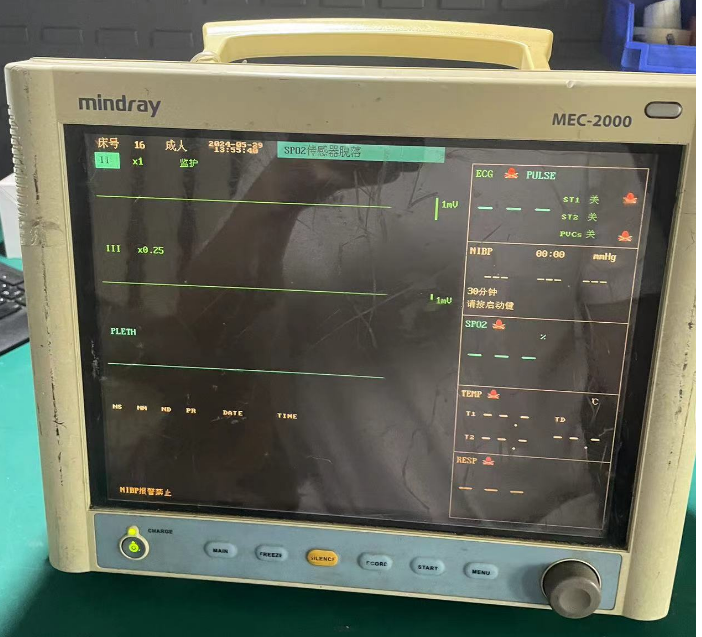

前面板布局‌

显示屏区域‌：

波形显示区‌：顶部显示心电（ECG）、血氧（SpO₂）、呼吸（RESP）等实时波形。

参数显示区‌：中部以数字形式展示心率、血压（收缩压/舒张压）、血氧饱和度等核心数据。

报警信息栏‌：底部以红/黄底色提示报警内容（如“SpO₂过低”或“导联脱落”）。

物理按键与旋钮‌：

旋钮‌：位于右侧，用于菜单导航、参数调节（旋转选择，按压确认）。

功能键‌：包括【静音】（扬声器图标）、【NIBP】（血压测量）、【冻结】（暂停波形）等，按键带背光，夜间操作更清晰。

侧面与背面接口‌

电源接口‌：背面左侧，支持交流电源输入（100-240V），内置电池可续航6小时。

模块扩展槽‌：右侧卡槽式设计，兼容呼吸末二氧化碳（EtCO₂）、体温等监测模块。

数据接口‌：包括USB（数据导出）、以太网（联网升级）、3.5mm耳机接口（报警定向输出）。

二、核心功能模块图解‌

心电监测（ECG）系统‌

导联线与接口‌：5导联设计（RA/LA/RL/LL/V），接口颜色标识（白/黑/红/绿/棕），对应肢体电极（右手/左手/右腿/左腿）和胸导联。

电极片贴放示意图‌：

胸导联V1-V6按胸部标准位置贴放（如V1在胸骨右缘第4肋间）。

肢体导联贴于手腕或脚踝内侧（避开骨突处）。

无创血压（NIBP）监测‌

袖带连接‌：专用软管连接至设备侧面气泵接口，袖带标注“动脉标记”，需对齐患者肱动脉。

动态充气显示‌：测量时屏幕显示实时压力曲线，完成时提示“测量成功”或“重测”。

血氧饱和度（SpO₂）模块‌

探头类型‌：指夹式（成人/儿童）或包裹式（新生儿），红光传感器检测血液氧合状态。

参数显示‌：实时显示脉率、血氧值及灌注指数（PI），低灌注时触发报警。

三、操作界面层级图解‌

主菜单导航路径‌

报警设置‌：【菜单】→【报警设置】→ 调节各参数阈值（如心率下限50bpm，上限120bpm）。

系统设置‌：可调整屏幕亮度、声音反馈、时间日期等。

记录管理‌：存储/导出24小时趋势数据（通过USB或网络）。

波形显示模式‌

分屏模式‌：支持单通道（全屏ECG）或三通道（ECG+SpO₂+NIBP）显示。

冻结与回放‌：按【冻结】键暂停实时波形，支持回放前30秒数据（用于诊断短暂异常）。

四、维护与安全设计‌

电池管理‌

电池更换‌：后盖滑扣式设计，支持热插拔（需备用电池型号：MEC-BAT01）。

充电提示‌：充电时指示灯为红色，充满转为绿色。

清洁与消毒‌

外壳清洁‌：使用75%酒精棉片擦拭机身（避免液体渗入接口）。

探头保养‌：血氧探头用软布清洁，避免挤压或弯折线缆。

安全标识‌

防水等级‌：IPX1（防垂直滴水），禁止浸泡或冲洗。

报警静音标识‌：长期关闭报警需填写《设备参数变更记录表》。

注：具体操作请以设备附带的《用户手册》或迈瑞官方技术文档为准。如需进一步指导，可扫描机身二维码获取视频教程。

以上内容以图文结合形式分解设备结构、功能与操作，便于快速掌握关键操作要点。
