迈瑞CO2模块拆卸图解指南

一、工具与安全准备‌

工具清单‌

PH00十字螺丝刀‌：用于拆卸M2.5/M3规格螺丝‌。

塑料撬棒‌：分离外壳卡扣，避免划伤设备表面‌。

防静电手环/手套‌：防止静电损坏电路元件，需全程佩戴‌。

系统与电源操作‌

关闭设备电源并断开AC电源线及电池‌。

进入【系统设置】→【维护模式】，输入‌厂家维护密码‌（如332888或315666）解除模块锁定‌。

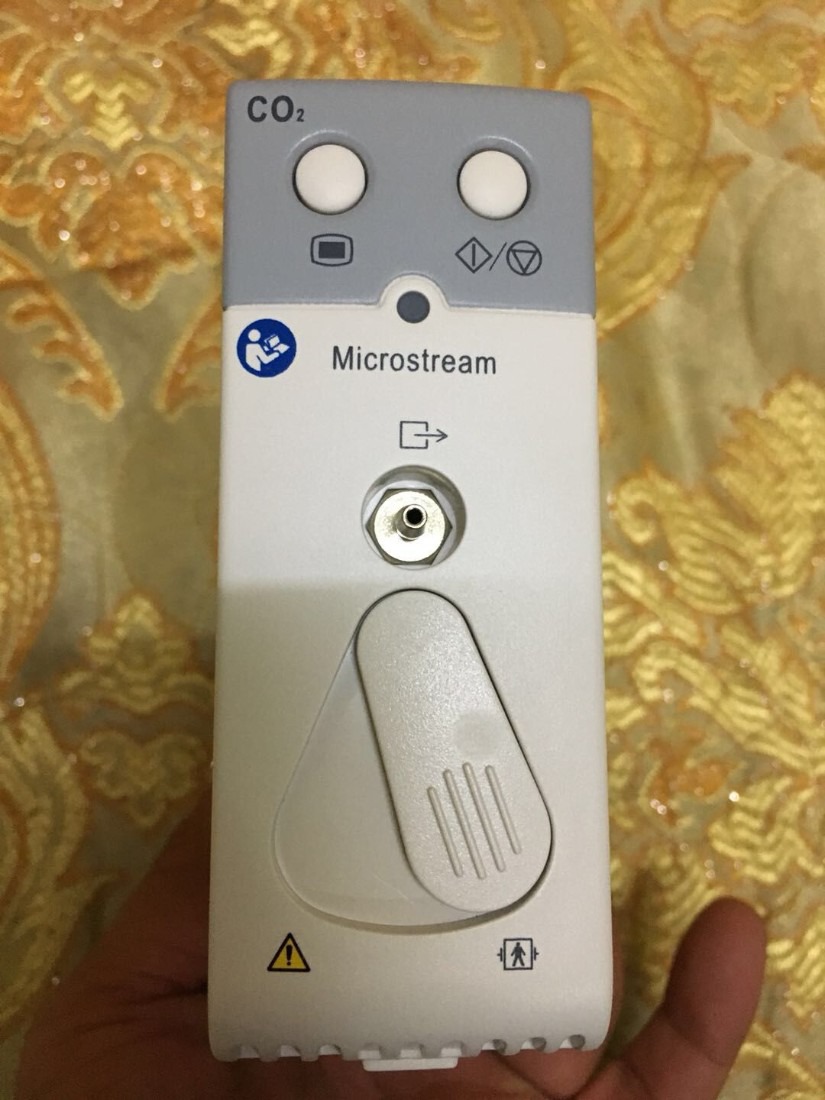

二、旁流CO2模块拆卸流程‌

模块与主机分离‌

扩展槽模块‌：按压模块底部‌解锁卡扣‌，沿导轨平稳抽出（适用于BeneVision M15/N1系列）‌。

线缆连接模块‌：断开‌CO2-CABLE‌接口（标识“GAS”或“CO2”），轻拔线缆避免端口损坏‌。

外壳与内部拆解‌

步骤1‌：卸下模块背面‌4颗M2.5×6螺丝‌，用塑料撬棒沿缝隙分离上下盖（部分型号需先撬开侧面卡扣）‌。

步骤2‌：断开‌FPC排线‌连接（镊子轻抬排线卡扣），移除主板固定螺丝（2颗M2规格）‌。

步骤3‌：若需更换气路，松开采样管接口（标记“IN/OUT”）卡箍，拔出气管‌。

三、主流CO2模块（集成型）拆卸流程‌

主机拆解定位‌

参考主机手册（如SV300呼吸机或Beneheart D6），卸下外壳螺丝，定位模块安装区（靠近气路接口）‌。

断开模块‌电源线‌与‌信号线‌（标识“SENSOR”），移除支架固定螺丝（2颗M3规格）‌。

模块本体移除‌

沿导轨缓慢抽出模块，若遇阻力需检查隐藏卡扣或未拆除的螺丝，避免拉扯内部气路管道‌。

四、关键注意事项‌

静电与电路保护‌

禁止金属工具直接接触电路板，拆卸后若发现冷凝水残留需清洁气路并更换O型圈‌。

重组验证‌

按反向顺序安装，确保排线完全插入、螺丝固定到位‌。

开机后进入【厂家维护】菜单执行传感器校准（密码315666），并通过模拟气源测试CO₂波形误差（≤±2mmHg）‌。

常见故障处理‌

问题‌ ‌解决方案‌

排线断裂‌ 更换原厂排线（型号匹配）并校准传感器‌

模块无法识别‌ 检查主板接口氧化或固件版本兼容性‌
