如何拆解迈瑞二氧化碳模块图解

在医疗设备这个精密的领域里，迈瑞二氧化碳模块可是个相当重要的角色，就像一颗闪亮的星星，

发挥着关键作用。在手术室、重症监护室这些关乎生死的地方，精准掌握患者体内的二氧化碳水平，

简直太重要了，就如同把握生命的脉搏一样。今天，咱们就通过直观清晰的图解，

一步步拆开迈瑞二氧化碳模块，仔细看看它到底是怎么构造的，又是怎么运作的，

带大家深入了解这个守护生命健康的医疗 “神器”，一起去探索医疗气体监测领域那些先进的奥秘。

迈瑞二氧化碳模块是医疗监测设备，用于精准测量患者呼吸二氧化碳浓度。

它多与迈瑞病人监护仪配套，为医护人员提供呼吸监测数据，辅助评估患者呼吸功能与病情。

模块采用先进红外吸收技术，能精确测量呼气二氧化碳浓度，给出呼气末二氧化碳分压、

呼吸频率等可靠参数 。其可实时监测呼吸情况，将数据传输至监护仪展示，

便于医护及时掌握患者呼吸状态并采取措施。而且支持呼气末二氧化碳、呼吸频率等多种监测模式，适配不同患者状况。

 在构造上，核心的CO₂传感器感知二氧化碳浓度并转化为电信号，

连接线负责连接模块与监护仪以传输数据和供电，电源适配器保障模块稳定运行。

  从类型看，按工作方式分主动式（主动向呼吸道输送CO₂监测）和被动式（感知呼气CO₂监测）；

按便携性有便携式，小巧轻便适用于移动监护与急救；按采样方式有主流型

（直接连气管插管或面罩测CO₂）和旁流型（通过气道回路间接测量） 。

临床中，它应用广泛。在呼吸监测方面，助力医生了解患者呼吸频率、深度，排查呼吸或肺功能问题；

通气管理上，用以判断患者通气是否正常，辅助调整治疗方案；麻醉监测时，

帮助麻醉医生把控麻醉深度与患者呼吸状态；心肺复苏中，为医生判断复苏效果和患者生命体征提供关键依据 。

拆解二氧化碳模块

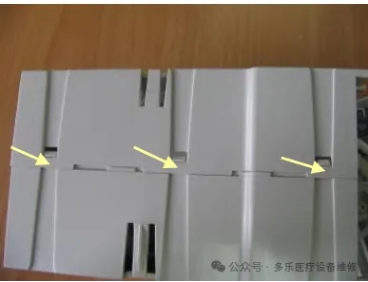

1.移除背面的四个接触螺丝和底部的两个卡扣，解锁卡扣，用平头螺丝刀将其向下按约1毫米。

同时，用拇指向前推卡扣板，直到卡扣板与另一侧分开。拧下两个M3×6螺丝。

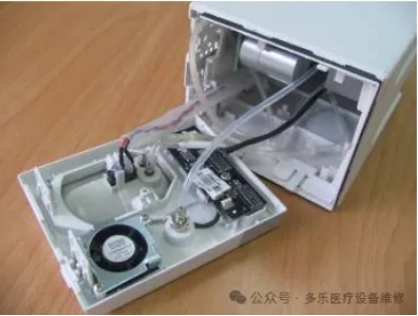

2.小心地拆下前框，以避免损坏连接线。然后，按压内壳上的两个夹子，使其向内大约1毫米，以分离内壳和外壳。最后，取下外壳。

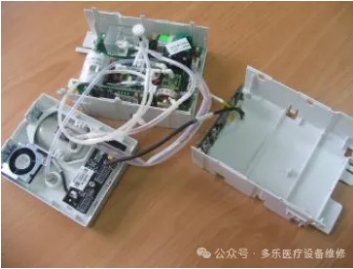

3.用双手握住内壳。用拇指按压卡扣侧，用食指和中指推动另一侧，将内壳分成两半。

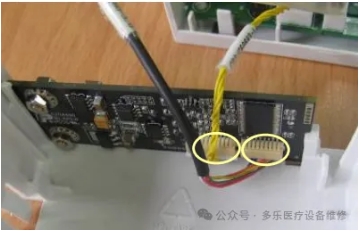

4.移除红外通信板模块，并断开所有连接到它的连接线。

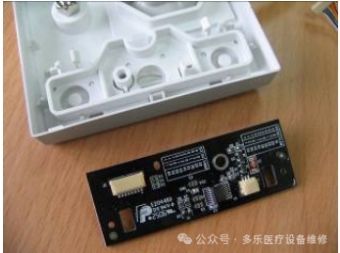

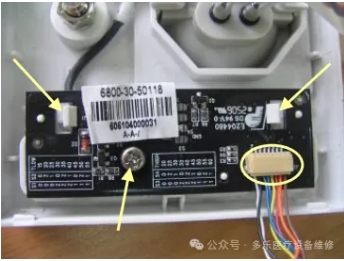

5.断开按键板上的连接线，并拧下PT3×8螺钉。然后释放两个夹子并取出按键板。之后，断开风扇的连接线并移除按键板。

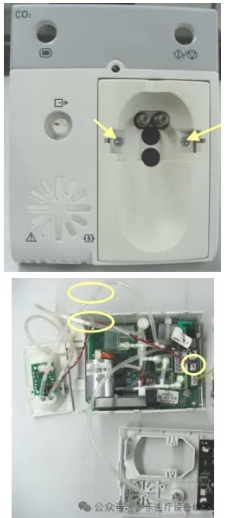

6.拧下前框上的两个螺丝。断开水槽组件和CO2参数板之间的管。断开水槽和CO2参数板之间的连接线。然后取出水槽连接器组件。

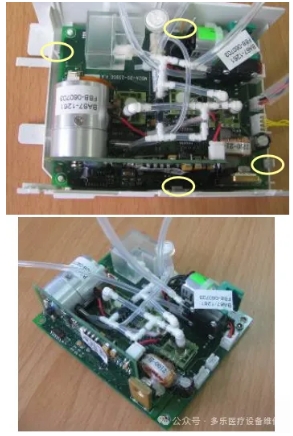

7. 断开CO2参数板与前框之间的管。然后释放四个夹子并移除CO2参数板。

今天关于迈瑞二氧化碳模块拆卸的分享就到这里啦！拆卸医疗设备需万分谨慎，

若在后续操作中，比如安装回位、模块清洁保养时，你碰上难题，或是对某些步骤还有疑问，别担心。

欢迎添加微信，这里有专业的技术团队随时为你答疑解惑，分享更多设备维护小窍门。

也期待你分享拆卸中的经验，大家相互交流，共同保障医疗设备稳定运行。

赶快扫码加微信，更多精彩医疗设备知识持续为你输出！
