如何拆解迈瑞BeneLink模块图解

发布人:多乐监护仪维修网 发布时间:2025-07-10

医疗科技日新月异,今天带大家深入探秘迈瑞 BeneLink 模块,看它如何革新医疗设备连接与数据管理!

迈瑞BeneLink模块,是提升医疗设备协同与数据整合能力的关键组件 ,专为高要求医疗场景打造,如手术室、重症监护室(ICU)等。


该模块可连接多达四台外部医疗设备,像呼吸机、麻醉机及独立监测设备等,实现设备间的高效整合,避免高昂的设备更换成本。

它能将第三方设备关键患者数据,呈现在迈瑞床旁监护仪、Benevision分布式监测系统(DMS)

工作站或Benevision中央监护系统(CMS)上,外部设备参数数据还会融入图形与表格趋势,助力临床评估与决策。

相关数据可展示、保存、记录、打印及计算,极大优化工作流程与患者管理 。


从功能特性上看,BeneLink模块优势显著。其接口设计简单,是连接外部设备与迈瑞床旁监护仪的经济之选,

能与迈瑞Benevision N系列(N12、N15、N17、N19、N22 )及Passport系列(12M、17M )模块化患者监护仪兼容。

工作时,它可无缝整合多种设备的实时数据 ,设备集成窗口会展示整合后的参数、设置及警报数据,

涵盖设备类型、多达24个数值、警报状态与设备模式等。该模块为单宽度设计,配有四个RJ-45端口,

支持同时连接四台设备,收集的数据还能经迈瑞eGateway和Benevision DMS安全传输至电子病历系统(EMR),

也可接受数据输入并以DIAP(串行)输出所有监测数据 。


在实际应用中,BeneLink模块适配众多主流品牌设备。麻醉系统方面,

兼容德尔格(Draeger)的Apollo、Fabius GS等;GE的Aestiva 7900/7100、Aespire 7900/7100等;

迈柯唯(Maquet)的Flow-i ;以及迈瑞自家的A系列等。在输注系统、经皮气体监测设备、呼吸机等类别中,

也能与多个品牌的多种型号设备协同工作,为不同科室、不同场景下的医疗设备互联及患者数据全面监测分析,提供有力支持 。


拆卸迈瑞BeneLink模块图解:


1.用尖嘴夹拧开模块背面的两个接触螺丝和ф3弹簧垫圈。

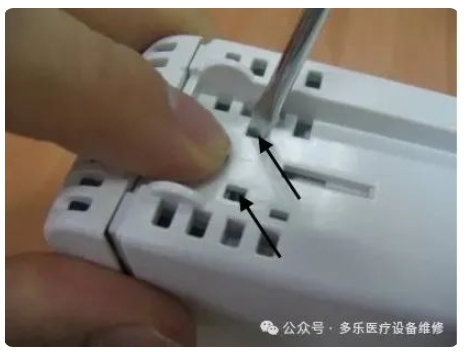

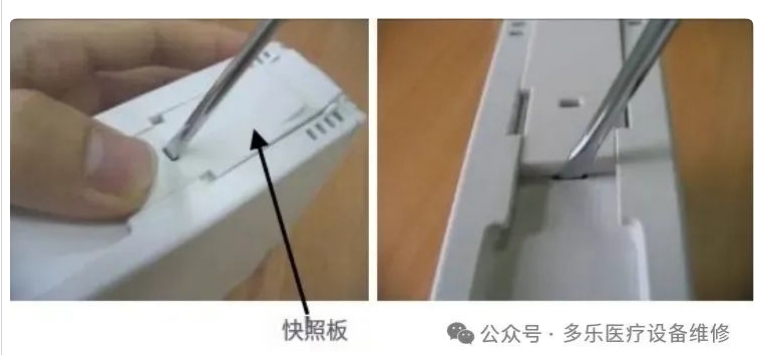

2.解锁卡扣,用平头螺丝刀将其向下按约1毫米。同时,用拇指向前推卡扣板,直到卡扣板与另一侧分开。用平头螺丝刀抬起卡扣板,并将其从ICG模块中取出。如果卡扣板末端到达卡扣时卡扣重新锁定卡扣板,则用平头螺丝刀轻轻向前推卡扣板。

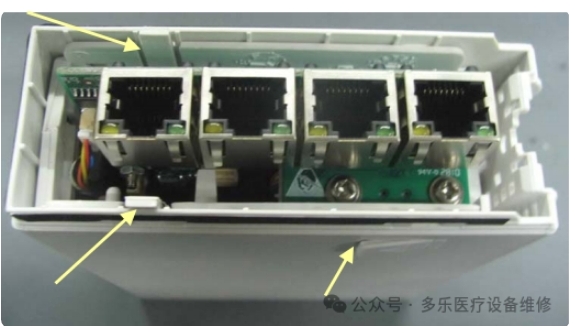

3.拧下M3X6螺丝。然后,依次按下连接前板的两个夹子。同时,将前框从模块的外壳上分离。


4.取下后盖一侧的小盖板,然后按压两个夹子约1毫米,取下外壳。

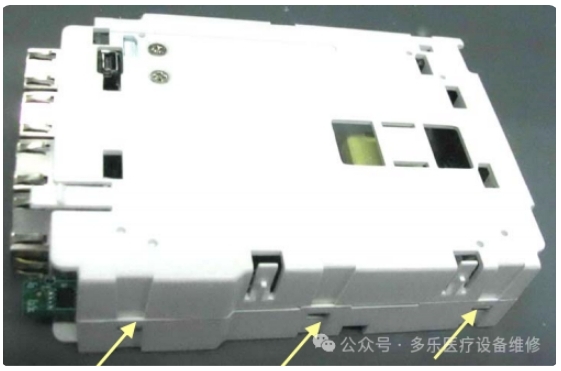

5.松开三个卡扣,以分离模块侧盖的两半部分。

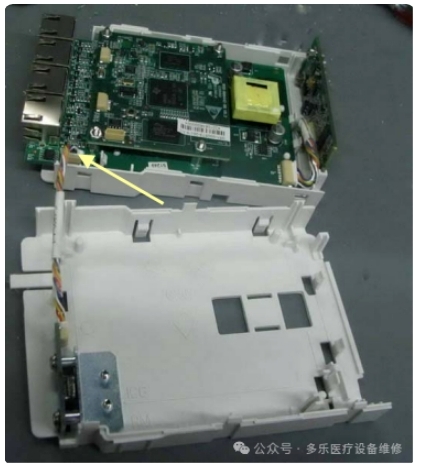

6.拆下USB板和接口板之间的连接线。

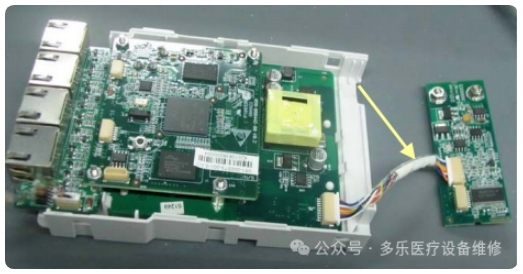

7.取下红外通信板和接口板之间的连接线以移除红外通信板。

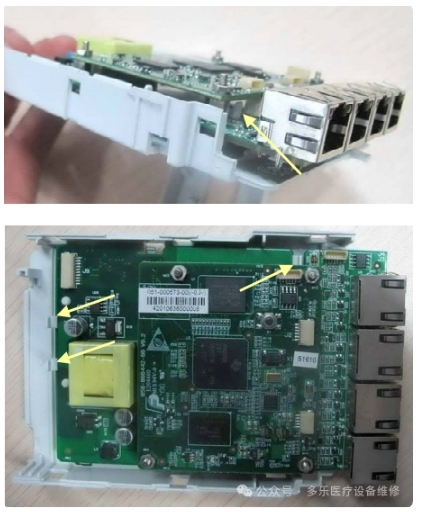

8.用镊子松开四个夹子后移除接口板。


以上就是拆卸迈瑞 BeneLink 模块图解的全部分享内容。在实际操作中,倘若您碰上螺丝滑丝、线路连接复杂难处理等问题,

欢迎添加下图微信,我们的专业客服和技术专家已严阵以待,将为您提供全程协助,帮您化解拆卸过程中的每一个阻碍。
