迈瑞T1监护仪后壳组件拆卸图解

医护小伙伴们，日常使用迈瑞T1监护仪时，设备难免出现小状况，像内部元件老化需更换，或是清洁时要深入内部。这时，掌握后壳组件拆卸技能就尤为关键。今天，我们就带来超详细的迈瑞T1监护仪后壳组件拆卸图解，按步骤操作，助力大家安全、顺利完成拆卸，为设备维护保养打好基础 。

迈瑞T1监护仪后壳组件在保障设备稳定运行与内部元件安全方面发挥着关键作用。它不仅是设备的外部屏障，更承载着诸多重要功能。

从材质上看，后壳采用耐用的医疗级塑料或复合材料打造，具有出色的抗冲击与耐磨性能。这种材质可有效抵御日常使用中可能出现的碰撞、摩擦，防止后壳因外力受损，进而保护内部精密的电子元件和电路板。

后壳组件具备良好的防护性能。它能够阻挡灰尘、水分、化学物质等外部因素对设备内部的侵蚀，避免电子元件因受潮、沾染灰尘或接触腐蚀性物质而损坏，确保监护仪在各种复杂的医疗环境中都能稳定工作。

散热设计也是后壳组件的一大亮点。后壳上通常设有精心设计的散热孔或通风结构，在监护仪运行过程中，可及时将内部产生的热量散发出去，使设备维持在正常工作温度范围内。稳定的温度对保证监护仪内部电子元件的性能和寿命至关重要，有效降低了因过热导致设备故障的风险。

后壳组件上设有丰富的连接接口，如电源接口用于连接外部电源，为监护仪提供稳定电力；数据接口可将监护仪监测到的患者生理参数等数据传输至其他设备或系统，方便医护人员对数据进行存储、分析和共享；传感器接口则用于连接各类生理传感器，如心电图电极、血压袖带、血氧探头等，确保能准确采集患者的各项生理指标。这些接口布局合理，插拔方便，保障了设备与外部配件之间稳定、高效的连接。

在结构设计上，后壳组件为设备提供了坚实的机械支撑，确保内部元件稳固安装，维持设备整体结构的稳定性。而且，后壳通常设计为可拆卸式，在监护仪需要维修、清洁内部，或更换内部元件时，医护人员可方便地将后壳拆卸下来，进行后续操作。不过在拆卸与安装过程中，务必严格遵循设备的断电及防护要求，确保操作的准确性与完整性，避免因操作不当损坏设备。若在更换后壳时遇到复杂问题，建议联系专业技术人员进行处理，以保障设备安全与正常使用 。

迈瑞T1监护仪后壳组件拆卸图解：

1.取下覆盖在螺丝孔上的四个塑料盖。然后按照下图所示，拧下四个M3x8螺丝:

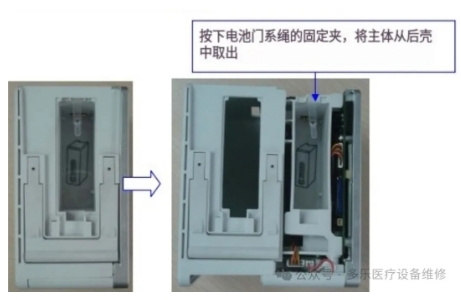

2.小心地将前壳与后壳分离。按下电池盖系绳，将电池盖从系绳上取下。然后将后壳与主框架分离。
