拆卸迈瑞BeneView N1主板图解

医疗设备维护无小事！迈瑞BeneView N1主板拆卸是关键操作。想知道如何安全拆解、高效检修？一文图解，手把手教你！

迈瑞 BeneView N1 主板作为该监护仪的核心组件，承担着数据处理、传输及设备功能协调等重任 。

从功能层面来看，主板高效处理各类传感器采集的生理参数。像是 3/5/6 导联心电图、Masimo RD SET® SpO₂、2 路有创血压（IBP）、无创血压（NIBP）、呼吸频率、2 路体温等数据，经主板精密运算处理后，准确呈现于监护仪屏幕，为医护人员提供可靠的诊断依据。同时，主板支持心律失常分析、心房颤动（AFib）检测，选配功能如 ST 段分析及 QT/QTc 间期监测也依赖其运行，大大提升了对心脏状况监测的全面性与准确性 。

在设计上，主板契合 BeneView N1 小巧轻便的整体风格。监护仪仅重 2.0 磅（约 907 克），尺寸紧凑，这得益于主板的精巧布局，在有限空间内集成大量功能模块，却能保证高效稳定运行 。并且，主板具备出色的兼容性，可与监护仪的 5.5 英寸电容式触摸屏、多种外接传感器及其他硬件协同工作，确保系统整体性能的稳定发挥 。

可靠性上，主板经历严格测试，可适应医疗环境中的复杂电磁干扰场景。结合设备达到的 IP44 防护等级以及 1.2 米跌落测试标准，主板在防尘、防水及抗冲击方面表现出色，为设备在各类医疗场景稳定运行提供坚实保障 。

拆卸迈瑞BeneView N1主板图解：

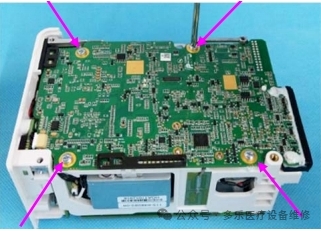

1.移除固定主板的四个M3x5螺钉。

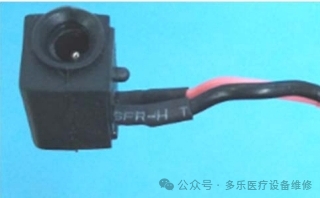

2.移除直流输入连接电缆。

注意

在重新组装直流输入连接电缆时，检查防水套管和连接电缆是否安装正确。

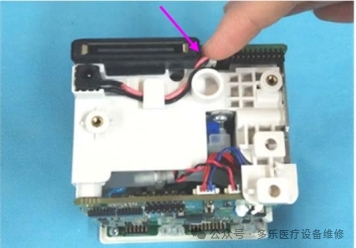

3.松开Wi-Fi天线(当N1主单元配置有Wi-Fi功能时)。

注意

为了防止电路板压坏Wi-Fi天线，在重新组装Wi-Fi天线时，根据图中所示的方向来放置Wi-Fi天线。

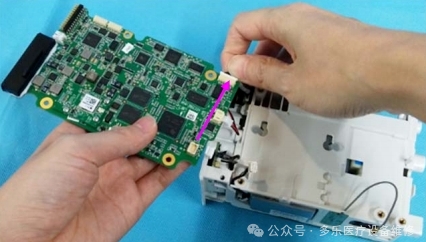

4.松开CO2模块的连接电缆。

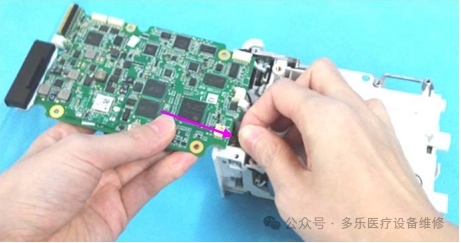

5.松开主单元上电源开关的连接电缆。

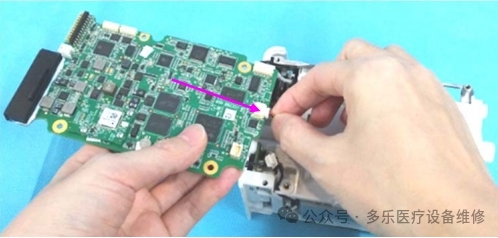

6.松开扬声器的连接电缆。

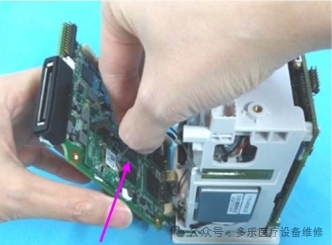

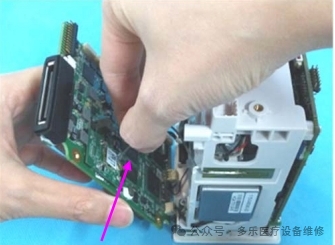

7.松开模拟输出连接电缆(当N1主单元配置为具有模拟输出时)，并移除主板。

希望本次拆解步骤与图解，能助您顺利完成迈瑞BeneView N1主板拆卸。若过程遇难题，或对其他医疗设备维护感兴趣，欢迎在评论区留言，咱们一起探讨！
