拆卸迈瑞N17独立显示屏板组件图解

医疗设备维护无小事！今天为大家带来迈瑞N17独立显示屏板组件拆卸图解，步骤清晰、图文结合，助你快速掌握拆卸要点，高效解决设备问题。

核心特性‌

1.显示性能‌

采用10.4英寸LCD触摸屏，分辨率达1280×800，支持160°广视角及500cd/m²高亮度，适配手术室强光环境；

电容式触控技术，支持戴手套操作，响应时间＜8ms。

2、结构设计‌

模块化FRU（现场可更换单元）设计，通过VESA标准接口与主机连接，更换耗时＜3分钟；

外壳符合IPX1防水等级，内置金属屏蔽层降低电磁干扰。

3、临床适配‌

支持12导联波形同步显示，可自定义布局（1×1至4×4分割）；

集成AlarmSight™图形化报警系统，关键参数异常时自动高亮提示。

4、技术参数‌

工作环境‌：温度10℃-40℃，湿度30%-75% RH；

功耗‌：待机＜3W，峰值亮度下＜15W；

寿命‌：背光模块≥30,000小时（亮度衰减≤30%）。

以下是拆卸迈瑞N17独立显示屏板组件图解：

1.首先，拧下两个DVI螺钉。

2.拆下独立显示屏板电缆和内部模块架电缆。松开并拆下四个M3X6螺丝，然后拆下独立显示屏板组件。

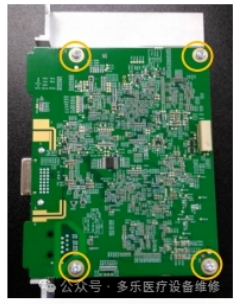

3.松开并卸下四个M3X6螺钉，并卸下独立显示屏板。

希望以上图解能助您顺利完成迈瑞 N17 独立显示屏板组件的拆卸工作。若操作中遇问题，欢迎留言交流，我们一起攻克！
