迈瑞N22监护仪ANI测试

ANI测试：

方法1:使用ANI传感器

测试工具：ANI传感器

1.请按照用户手册中ANI模块章节的说明连接ANI测量系统。请按照ANI传感器用户手册中的说明将ANI传感器连接到健康成人身上。

2.三分钟后，观察显示器界面上显示的ANI参数值。如果ANI参数值在[12,100]范围内，则说明ANI模块功能正常。

方法2:使用模拟器

测试工具：

ANI模拟器

电脑(已安装软件和驱动G-897-000275-00)

1.按照用户手册中ANL模块章节的说明连接ANL测量系统(无需连接ANL传感器)。

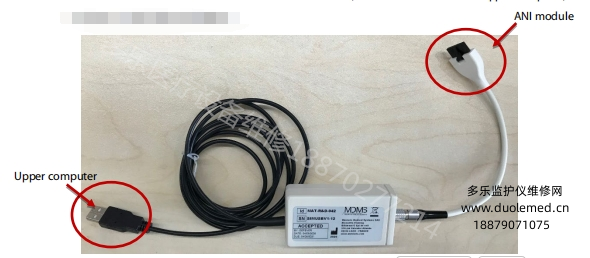

2.将ANI模拟器的一端连接到ANI模块，另一端连接到上位机，如下图所示：

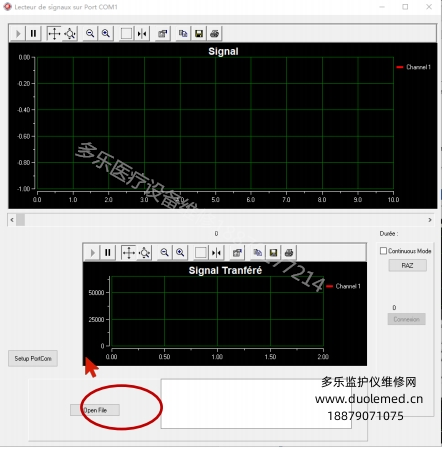

3.登录个人电脑，安装配置软件G-897-000275-00:打开个人电脑软件及驱动器文件夹，位于G-897-000275-00文件夹下，双击以安装CDM21224Setup 驱动器。安装完成后，启动SimuEcgMindray软件。主界面随即显示如图所示。点击“设置端口通信”进行参数配置。设置端口;对于其他参数，使用默认设置。关于端口的信息，请参见“设备管理器”中的“端口(COM&LPT)-USB串行端口”。

4.完成参数配置后，输入相应ANI 值的文件:在主界面上点击“打开文件”(如图中红色圆圈所示)，并选择\\G-897-000275-00\波形数据文件\SIGNAL_ANI_60(ANI值为60)。

5.运行:在上方的计算机主界面上点击“连接”完成运行。三分钟后，观察显示器界面显示的ANI参数值(ANli和ANIm)。如果ANI参数值在【57,63]范围内，则ANI模块功能正常。

以上是迈瑞N22监护仪ANI测试图解，若想要《BeneVision_N22N19_Service_Manual_8.0.pdf》，
