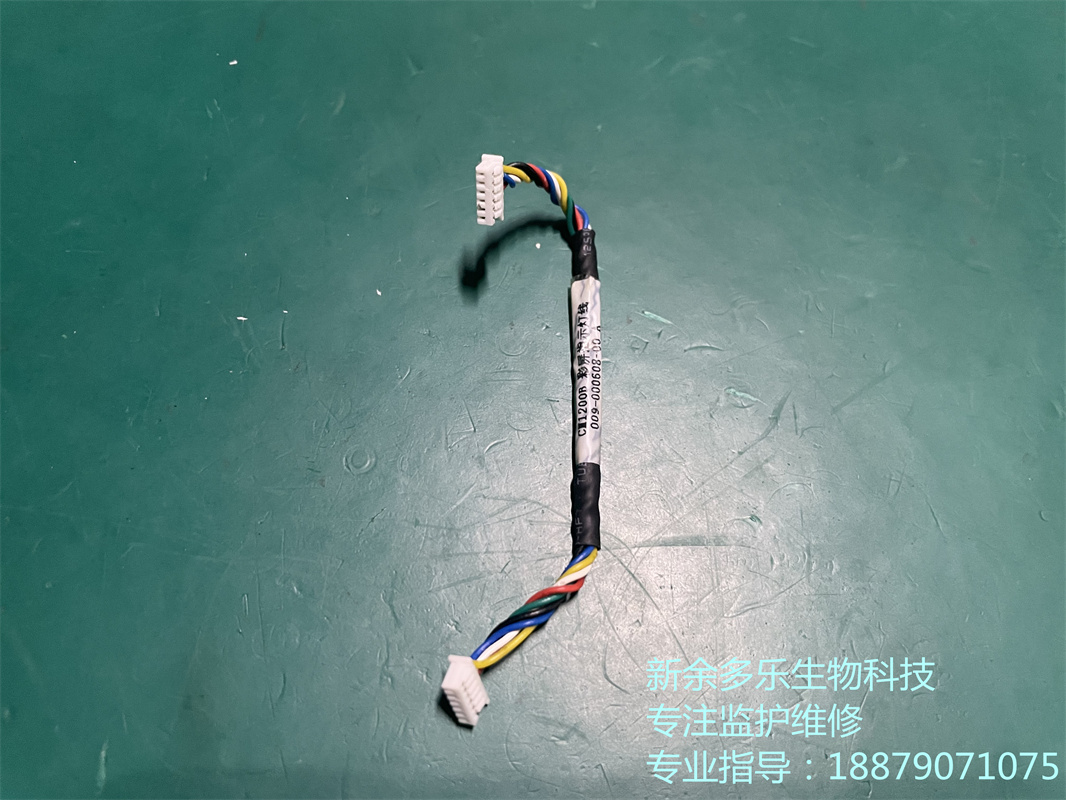

科曼CM1200B心电图机彩屏指示灯线

一、指示灯线的功能定位与技术参数

1、硬件架构

• 采用柔性FPC线路板连接彩屏与主控模块，集成背光控制/触控反馈/运行状态三路信号

• 线径0.8mm±0.05mm，耐弯折次数＞10万次（符合IEC60601-1医疗电气安全标准）

2、光电协同设计

• 双色LED指示灯（红/绿）嵌入导联线接口处，通过彩屏驱动IC同步显示设备状态

• 信号传输延迟＜3ms，确保心电波形与指示灯反馈实时匹配

二、典型故障排查手册

故障现象检测步骤维修方案指示灯常亮不灭

• 测量FPC线阻值（正常值2.4Ω±5%）

•  检查屏幕驱动IC焊点更换屏蔽层破损的指示灯线触控失灵伴随闪屏

• 用示波器捕捉信号干扰波形

• 测试接地阻抗加装磁环抑制电磁干扰色彩显示异常

•  比对RGB信号输出值

• 检查导联线插头氧化清洁金手指触点或更换整线

三、升级改进方案

2025款优化特性

• 新增自诊断功能：当线路阻抗异常时，屏幕自动弹出错误代码（如E-07提示指示灯线开路）

• 采用石墨烯导电涂层，耐汗液腐蚀性能提升300

临床适配建议

• 手术室环境下建议每6个月进行线路阻抗检测（高频使用加速老化）

• 转运设备时需固定线缆走向，避免折叠处应力集中

四、技术演进趋势

• 无线化替代：部分厂商已试点蓝牙Mesh指示灯系统，但医疗EMC认证通过率仅43%

• 生物传感融合：下一代产品拟集成皮肤接触检测LED，提升导联脱落报警精度
