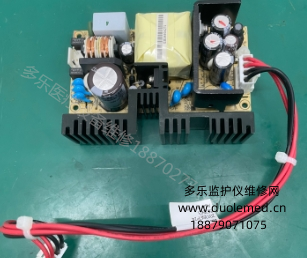

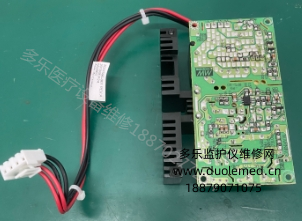

GE MAC800心电图机电源板2037595-001

一、核心性能参数与供电能力

GE MAC800心电图机专用电源板2037595-001，采用开关电源拓扑结构，

输入电压支持宽幅范围 100-240V AC（50/60Hz），可适配全球不同地区电网标准，无需额外电压转换器。

输出端具备 4 路独立供电通道，分别为设备核心主板提供 + 5V/3A、+12V/2A 稳定直流电，

为导联采集模块输出 ±15V/1A 高精度电压，同时为显示屏单独供给 + 3.3V/1.5A 低压电源，

总输出功率达 65W，满足设备多模块同时运行的电力需求。

该电源板搭载 TI 德州仪器 TL494 脉宽调制芯片，电压调节精度控制在 ±2% 以内，纹波噪声≤50mV，

有效避免供电波动对心电图波形采集的干扰，保障心率、ST 段等关键数据的检测准确性，

经测试在电压骤降 15% 或骤升 20% 的极端电网环境下，仍能维持 3 秒不间断供电，为急救场景中的数据记录提供电力保障。

二、结构设计与散热优化

电源板采用 180mm×120mm×20mm 紧凑型 PCB 板设计，板载元件布局遵循 “强弱电分离” 原则，

高压输入回路（220V AC）与低压输出回路（≤15V DC）间距≥8mm，减少电磁干扰。

关键元件如整流桥、滤波电容、功率电感均采用贴片式封装，不仅缩小板体体积，还提升抗震性能，

可承受 10-500Hz、1.5G 加速度的振动冲击，适配救护车转运等移动场景。

散热设计上，板载 2 颗大功率 MOS 管（型号 IRF840）均贴合 1.5mm 厚铝制散热片，

散热片通过导热硅胶与 PCB 板紧密贴合，配合设备主机的风道设计，

可将电源板工作温度控制在 - 10~60℃范围内。当板体温度超过 65℃时，内置的温度传感器会触发过温保护，

自动切断高压输入，避免元件烧毁，延长电源板使用寿命。

三、安全防护与合规认证

作为医疗设备核心部件，2037595-001 电源板通过 IEC 60601-1 医疗电气设备安全标准认证，

具备多重安全防护机制：输入侧配备 2A 自恢复保险丝，可应对短路故障；高压回路采用双重绝缘设计，

爬电距离≥6mm，防止漏电风险；输出端设置过压、过流保护电路，

当输出电压超过额定值 15% 或电流超过额定值 20% 时，保护电路会迅速动作，切断对应通道供电，保障设备及患者安全。

此外，电源板还通过EMC电磁兼容测试（IEC 60601-1-2），辐射骚扰限值≤54dBμV/m，

传导骚扰限值≤40dBμV，避免对医院其他精密设备（如监护仪、超声仪）造成电磁干扰，确保在复杂医疗环境中稳定运行。

四、适配性与维护特性

该电源板为GE MAC800心电图机原厂专用配件，通过 16pin 镀金接口与设备主板精准对接，

接口插拔寿命≥500 次，接触电阻≤10mΩ，确保供电传输稳定。板体表面印刷清晰的元件标识与接线图，

方便维修人员快速识别故障元件；关键电容（如电解电容）均选用日本 NCC 品牌，使用寿命长达 8000 小时，降低维护频率。

同时，电源板支持在线检测功能，设备开机时会自动对电源板输出电压进行检测，

若存在异常则通过主机显示屏报错，便于维修人员快速定位问题，减少设备停机时间，保障临床心电图检测工作的连续性。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
