迈瑞T9监护仪分离前壳和后壳图解

速看！迈瑞T9监护仪前、后壳分离秘籍

医疗设备维护中，迈瑞T9监护仪前、后壳分离操作常让人犯难。别担心！我们为您精心准备了详细图解，

从工具准备到拆解步骤，一步步清晰展示。按图索骥，轻松搞定分离难题，为设备检修、清洁等工作开启便捷之门 。

迈瑞T9监护仪前壳与后壳各司其职。前壳采用高强度工程塑料材质，贴合人体工学设计，

不仅为屏幕、操作按键等关键部件提供稳固防护，还方便医护人员直观操作与查看数据；

后壳则主要负责保护内部电路、电池等核心组件，其上设有散热孔、接口区域，

保障设备散热与外接设备连接稳定。二者通过精密卡扣与螺丝紧密结合，

分离时需使用专业工具，按规范流程操作，既要避免损坏卡扣结构，也要防止划伤内部线路，以确保设备维护后能正常运行。

以下是迈瑞T9监护仪分离前壳和后壳图解：

1.保持监护仪(不带底座)正面朝上。断开标有图中标记的线缆，一条线缆连接LCD面板和主板，另一条线缆连接按钮板和主板。

注意：在断开按键板和主板之间的电缆之前，先释放夹子。

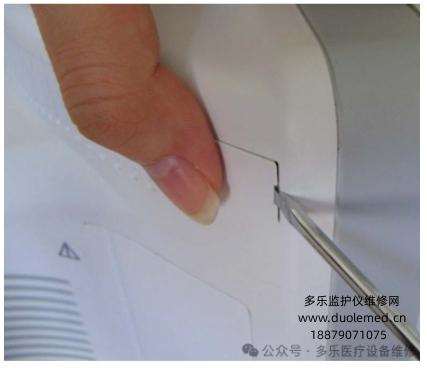

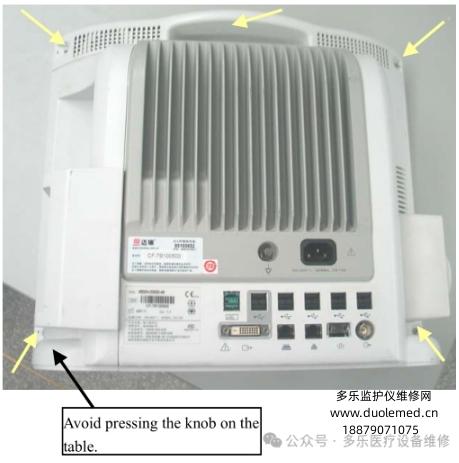

2.小心地将监护仪面朝下放置。用一把小扁头螺丝刀撬起四个螺丝盖，

然后旋下四个裸露的M3x12螺丝。接下来，再旋下手柄内的M3x12螺丝。

注意：撬开盖子时用拇指按压。

避免按压桌子上的旋钮。

3.提起后壳组件，将其与前壳组件分离。

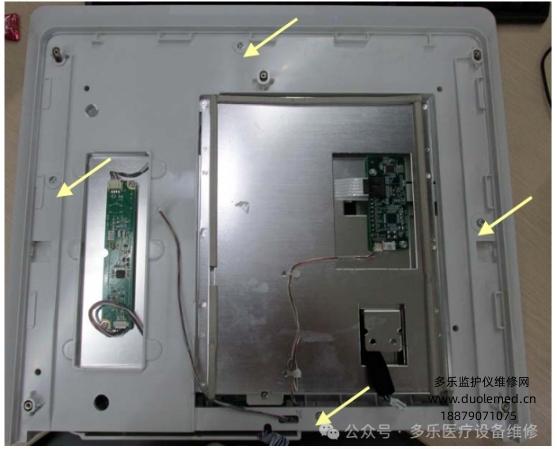

4.对于T9显示屏，请先拧下四个M3X6螺丝，然后将中间框架向上提起，以便将前壳组件与中间框架分离。

以上是迈瑞T9监护仪分离前壳和后壳图解，若想要《h-6800-20-50661-beneview-t6t8t9-service-manual-维修手册.pdf》，

扫描下方二维码添加微信获取。
