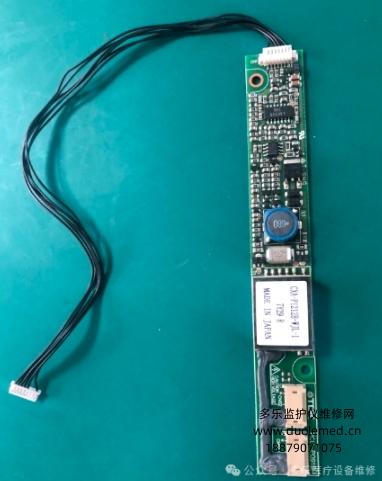

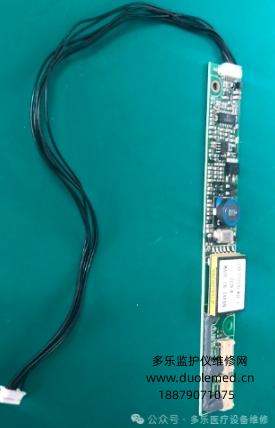

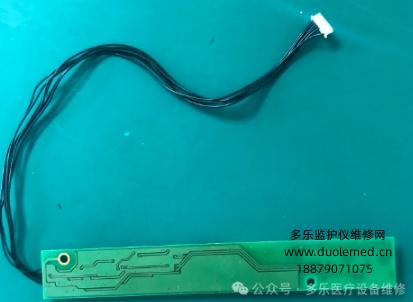

飞利浦MP20高压板CXA-P1212B-WJL-1 报价

飞利浦MP20高压板CXA-P1212B-WJL-1是为飞利浦MP20监护仪显示屏背光系统提供支持的重要部件。

以下是相关介绍：

基本功能：高压板又称冷阴极荧光灯逆变器，其主要功能是将主板输出的低压直流电转换为交流高电压，

通常为1000多伏，以点亮CCFL（冷阴极荧光灯管），并提供2-8mA的稳定交流电流来维持灯管正常工作，

从而确保监护仪显示屏能够正常显示图像。

工作原理：该高压板将主板上的低压直流电（一般为十几伏或5伏）通过开关斩波变为高频交变电流，

再经高频变压器升压，达到点亮灯管所需的电压。其电源和信号来自主板，

一般通过电源V+、电源地G、开关信号S、亮度信号F（部分可能没有）等几根线与主板相连。

相关参数：根据TDK datasheet显示，这款高压板为双灯设计，工作频率为40kHz，具备13个引脚。

在MP20监护仪中的作用：飞利浦MP20监护仪是医用多参数监护设备，

可监测心电、呼吸、血压等体征。高压板对于其显示屏的正常工作至关重要，

若高压板出现故障，可能会导致显示屏黑屏或闪烁等问题。

例如，当出现开机自检通过但屏幕无显示，仅瞬间有液晶分子闪动迹象的情况时，

很可能是高压板相关电路出现问题，如背光灯不亮等。

维修与检测：在检修时，可测量高压板的供电情况，正常情况下应有12V供电，

同时还需检测亮度调节电压和开关信号电压等。曾有维修案例显示，某MP20监护仪高压板有12V供电，

亮度调节为0.5V，但开关信号3.3V未到，后通过从屏3.3V主供电飞线解决了黑屏问题。

 总之，飞利浦MP20高压板CXA-P1212B-WJL-1虽体积不大，但在保障监护仪显示屏正常显示，

确保医护人员能准确获取患者生命体征数据方面发挥着关键作用。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
