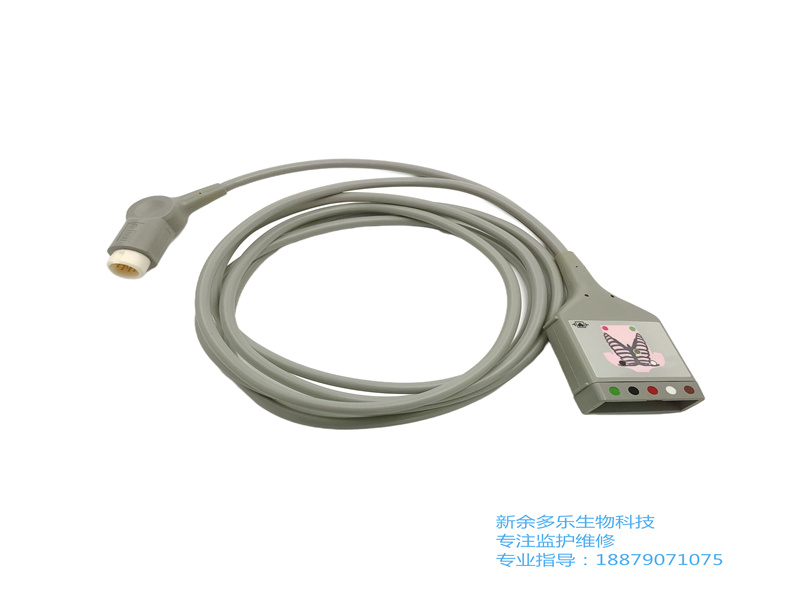

飞利浦5导12针心电导联线安全主线M1520A产品介绍

‌

一、核心参数与适配性‌

1. ‌产品定位与导联标准‌

• 型号‌M1520A‌为飞利浦经典‌5导联分体式心电主电缆‌，采用‌美标AHA导联标识系统‌（V棕、RA白、LL红、LA黑、RL绿），专为高精度心电监护场景设计，适配ICU、手术室等复杂电磁环境。

• 接口采用‌12针Snap Limb连接器‌，兼容飞利浦老款IntelliVue系列（MP2/MP5/MP20）、TC系列心电图机及M3000A/M3001A心电模块。

2. ‌物理规格与耐用性‌

• 主电缆长度‌2.5米‌，分线长度‌0.9米‌，满足手术室及ICU设备布局需求；

• 线体采用‌双层屏蔽结构‌（铜网+镀锡铜编织层），抗干扰性能优于国标YY 0828-2011要求，弯折寿命≥8万次；

• 连接器采用‌镀金触点‌，插拔寿命≥3000次，支持酒精擦拭消毒（浓度≤70%）。

‌二、核心技术优势‌

1. ‌信号传输与抗干扰能力‌

• 内置‌差分信号放大技术‌，基线噪声≤10μV，支持ST段分析及心律失常监测功能；

• ‌分体式设计‌：主电缆可快速更换夹式（M1603A）或扣式（M1605A）分线，降低单点故障导致的整体报废率。

2. ‌临床适配优化‌

• 支持‌动态导联切换‌，可兼容3导联简化监测模式，满足快速急诊筛查需求；

• 防缠绕编织工艺‌降低术中线路纠缠风险，适配移动监护场景。

‌三、兼容性与配套方案‌

1. ‌适配设备范围‌

• IntelliVue MP20/MP30/MP50监护仪；

• TC50/TC70心电图机（需配置M1176A转接模块）；

• ‌原厂设备‌：

• ‌第三方扩展‌：通过转接器可适配GE Marquette系列、迈瑞BeneVision N15监护仪（需验证接口版本）。

2. ‌典型临床配置‌

• 新生儿专用分线M1624A（适配早产儿低阻抗皮肤监测）；

• 抗静电屏蔽套件M1645A（用于高频电刀手术环境）。

• ‌基础套装‌：M1520A主电缆 + M1603A夹式分线 + M3711A医用电极片；

• ‌扩展方案‌：

• 新生儿专用分线M1624A（适配早产儿低阻抗皮肤监测）；

• 抗静电屏蔽套件M1645A（用于高频电刀手术环境）。




‍

‌四、维护与质保规范‌

• ‌质保政策‌：提供‌6个月非人为损坏换新服务‌，含飞利浦原厂质检报告；

• ‌清洁标准‌：推荐使用70%异丙醇擦拭，禁止高温高压灭菌或含氯消毒剂浸泡；

• ‌寿命管理‌：建议每月检测导联阻抗，累计使用超过120次或阻抗＞0.25Ω时需更换线缆。

‌五、认证与服务支持‌

• 符合‌YY 0828-2011‌《心电监护仪电缆和导联线》标准，通过CE/FDA认证；

• 配套飞利浦《监护设备连接操作手册》及远程技术支持服务（4小时内故障排查响应）。

注：搭配飞利浦M3001A心电模块使用时，可激活‌QT间期动态监测‌与‌ST段趋势图谱‌功能。
