当前位置:首页 > 迈瑞T5配件 > 迈瑞T5心电监护仪图解

迈瑞T5心电监护仪图解

发布人:多乐监护仪维修网 发布时间:2025-07-28

配件是设备的 “生命纽带”!这里聚焦迈瑞T5心电监护仪各类配件,为您详解名称,确保设备高效运转,助力医疗守护无间隙。


迈瑞T5心电监护仪,以精准与高效为医疗监测带来全新体验。其搭载的智能算法,

可实时、准确监测心电、血压、血氧等多项关键生命体征,即便面对复杂临床场景,

也能快速抓取数据,为医护人员提供可靠诊断依据。


在技术层面,T5具备出色的抗干扰能力,有效过滤外界电磁干扰,确保数据稳定传输。

大尺寸高清显示屏搭配直观操作界面,支持一键切换多种监测模式,

医护人员能迅速获取所需信息,极大提升工作效率。此外,T5还拥有灵活的联网功能,

可无缝对接医院信息系统,实现患者数据远程共享与实时监控。


临床应用中,无论是手术室、ICU 还是普通病房,迈瑞T5都能发挥重要作用。

同时,配套的各类专业配件,如高精度电极片、耐用血压袖带等,进一步保障设备稳定运行,

满足不同诊疗场景需求,以科技力量守护患者健康。


以上是迈瑞T5心电监护仪图解:

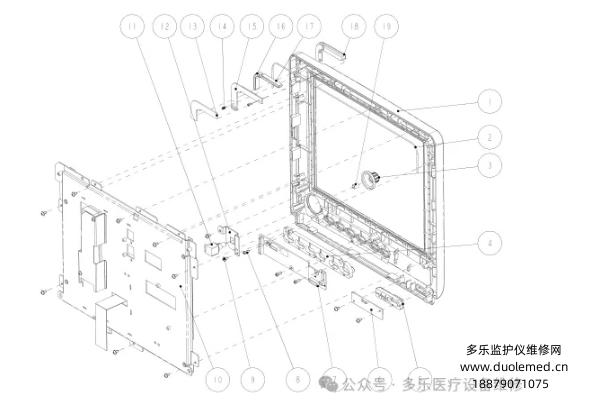

前壳组件


配件名称:

1、前壳(DPM6)


 2、软管


3、旋钮编码器(模具MR76734)


4、键盘


5、电源按键(DPM6)


6、电源开关和LED板


7、按键板


8、攻丝螺钉 PT3X8


9、十字头螺钉


10、12.1英寸LCD组件(触摸屏)


11、光学编码器16 步5VDC Dip6


12、编码器安装板


13、LED盖的热导体


14、十字头攻丝螺钉 PT2X6


15、LED板


16、导光块2


17、导光块1


18、报警LED盖


19、夹紧弹簧1707P

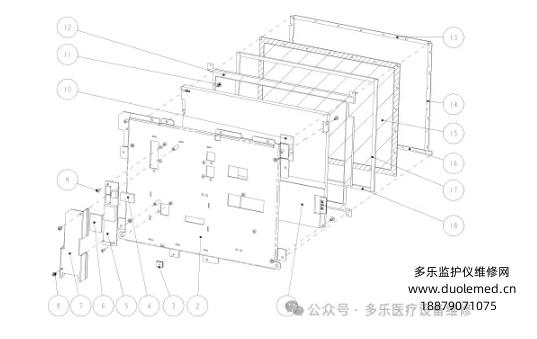

12.1英寸屏幕组件(带触摸屏:




配件名称:

1、 液晶TFT显示屏12.1英寸

2、12英寸SHARP屏幕安装板

3、铍铜箔,92-047,低光滑度

4、TPI逆变器垫圈

5、TPI逆变器

6、背光板导热绝缘体

7、TPI逆变器屏蔽罩

8、带垫圈的十字头螺钉M3X6

9、十字头螺钉 GB/T818-2000M3X6

10、12英寸夏普屏幕电缆

11、带垫圈的十字头螺钉 M3X8

12、屏幕盖

13、防尘条1

14、防尘条2

15、防眩光屏幕

16、防眩光屏幕防水条

17、防尘条4

18、防尘条3



以上是迈瑞T5心电监护仪图解,若想要《-6802-20-66855-beneviewt5-迈瑞T5维修手册.pdf》,

扫描下方二维码添加微信获取。
