迈瑞T5按键板6800-20-50085 报价

迈瑞T5按键板6800-20-50085是迈瑞T5监护仪的核心操作组件，通常安装于前框内侧、按键膜下方，

与按键膜协同构成设备的实体操作界面。作为指令输入的 “硬件核心”，它承担着将医护人员的按压操作转化为电信号、

传递至主板的关键任务，是保障设备功能正常调用、提升临床操作效率的重要部件。

一、结构组成与适配设计

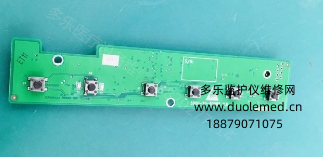

1.基板与按键布局：按键板以环氧树脂 PCB 基板为基础，板身尺寸与迈瑞 T5 监护仪前框操作区域精准匹配，

厚度约 1.2mm，边缘预留 4 个标准化安装孔，通过绝缘螺丝与前框牢固固定，安装后无位移或晃动。

板载按键采用矩阵式布局，对应 “电源”“菜单”“确认”“报警静音”“参数调节” 等 12-16 个核心功能键，

每个按键位置与按键膜的凸起标识精准对齐，偏差小于 0.1mm，确保按压操作精准传导。

基板表面清晰标注型号 “6800-20-50085”，采用耐高温丝印工艺，

长期处于设备内部散热环境中不易磨损，方便维修人员快速识别与型号核对。

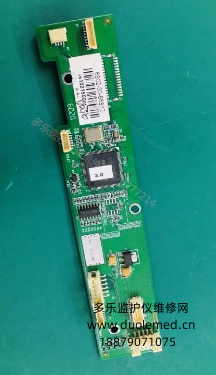

2.电路与连接配置：按键板集成薄膜开关电路，每个按键下方对应独立的导电触点，触点采用镀金工艺，

接触电阻小于 3mΩ，确保信号传输稳定。板侧设有 1 个 20 针数据接口，通过专用排线与主板连接，

可将按键触发的电信号实时传输至主板处理器；同时配备独立电源接口，接收来自电源模块的 5V 直流供电，

为按键电路提供稳定电力支持。接口处设有防反插卡扣，避免排线连接时因方向错误损坏电路，提升安装安全性。

二、核心功能与临床价值

1.指令输入与信号转化：作为设备的 “操作中转站”，按键板能快速响应医护人员的按压操作。

当按下按键膜对应功能键时，按键膜的凸起会触发按键板上的导电触点闭合，形成电路通路，

产生相应电信号；信号经板载滤波电路处理后，通过排线传输至主板，主板处理器解析信号后执行对应指令，

如启动 / 关闭设备、调出参数设置菜单、调节显示屏亮度、静音报警等。整个过程响应时间小于 0.05 秒，

无明显延迟，确保医护人员在紧急场景（如患者生命体征异常报警时）能快速操作，及时干预。

2.功能拓展与协同适配：按键板支持与监护仪其他组件协同工作，当设备接入扩展模块（如呼末二氧化碳模块）时，

按键板可通过主板联动识别新增功能，自动激活对应参数调节按键（如呼末二氧化碳阈值设置键），

无需额外改装电路，满足临床功能拓展需求。同时，与显示屏实现双向交互，按下 “菜单” 键后，

按键板将信号传输至主板，主板控制显示屏调出操作界面，医护人员再通过 “上下选择”“确认”

 等按键完成参数设置，操作流程连贯顺畅，提升人机交互体验。

三、性能特点与可靠性

1.耐用性与抗疲劳性：按键板采用医疗级薄膜开关，每个按键支持 100 万次以上按压操作，

远超临床日均数百次的使用频率，长期使用后仍能保持灵敏响应，无触点氧化或按键失灵问题。

基板选用耐高温 PCB 材料，工作温度范围覆盖 - 20℃至 80℃，

在高温消毒环境或低温转运场景中，电路性能稳定，不会出现基板变形或焊点脱落。

2.抗干扰与稳定性：板载电磁屏蔽层，能有效抵御医院环境中高频电刀、呼吸机等设备产生的电磁干扰，

避免按键信号传输受干扰导致指令误触发。同时，配备过流保护电路，当电路电流异常升高时，

可快速切断供电，保护按键板与主板不受损坏。按键板整体通过 IEC 60601-1-2 电磁兼容认证，

在复杂医疗环境中仍能稳定工作，平均无故障工作时间（MTBF）超 80000 小时。

四、日常维护与更换要点

日常维护时，需定期检查按键板与主板的排线连接是否松动，若出现按键无响应或响应延迟，优先排查排线接触情况；

清洁设备时，避免液体渗入按键板区域，若按键膜破损导致液体溅至按键板，需立即断电，用干燥无尘布擦拭表面，

待完全干燥后再开机使用。更换按键板时，需先关闭设备电源，拆卸前框与按键膜，拔下旧板排线，

拆卸固定螺丝后取出旧板；安装新板时，确保排线接口完全对接，螺丝紧固力度适中（扭矩 0.5-0.8N・m），

免基板受力变形；更换后测试所有按键功能，确认每个按键均能正常触发对应指令，方可投入临床使用。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
