当前位置:首页 > 迈瑞T5配件 > 迈瑞T5 T6 T8主板6802-30-66655

迈瑞T5 T6 T8主板6802-30-66655

发布人:多乐监护仪维修网 发布时间:2023-01-17

Mindray T5 T6 T8 Mainboard 6802-30-66655 - 9.jpg

品牌:迈瑞

材质:金属

颜色:绿色

特点:可靠、经济

产品名称:迈瑞T5 T6 T8主板6802-30-66655

类型:T5T6T8

应用:ICU医院设备

运输方式:快递

交流输入电压:100 V ~ 240 V

起订量:1

保修:6个月

发货时间:48小时内

语言:中文

优势:拥有多年经验的技术工程师

原创服务:在线技术支持

高光:迈瑞T5 T6 T8主板

送货政策 : 我们会在收到付款、投保和跟踪后立即安排快递公司运送货物。快速安全地交付您的设备对我们来说至关重要。 费用将取决于您的位置、您希望多快收到包裹以及您订购的商品。如果您的订单花费的时间比预期的要长,或者您想知道它何时到达,请联系我们。



产品详情:

主板是病人监护仪的心脏。 它实现了输入输出控制、数据存储与处理、显示处理、系统控制、通讯管理、打印管理、告警等。

主板包括CPU板和主板。

CPU板是一个必不可少的CPU系统,包含CPU、FLASH、内存、实时时钟、EEPROM 等。它仅与主板接口,然后提供与所有其他外部设备的接口。

主板负责与其他部件的连接和通信。


关于主板的拆卸:

1. 拔掉主板上的所有排线。 连接器旁边的数字表示什么设备与连接器连接。

J4按键板 J17喇叭
J5记录仪J19LCD
J6DVI接口板J9 无线AP
J7电池接口板 J23 风扇
J10CF卡板 J253槽模块机架通讯板
J12电源板 J18、J26J26 USB_Hub板

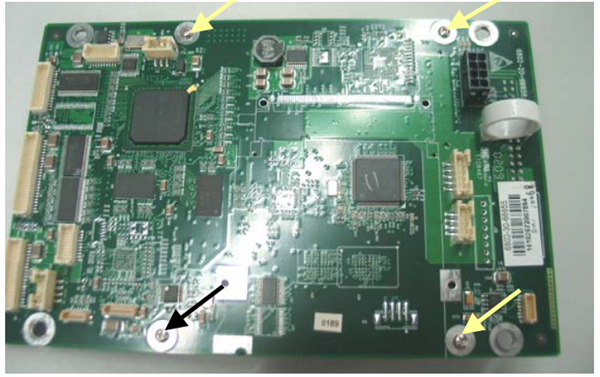

2. 拧下4颗M3×6螺丝,取出主板组件。

3. 拧下CPU板上的4颗M2.5×6螺丝,垂直分离CPU板和主板。 注意不要损坏对接插座。






如果您对迈瑞T5 T6 T8主板6802-30-66655感兴趣,那就联系我们吧。
