迈瑞T8监护仪拆卸打印机图解

💡 迈瑞T8监护仪打印机拆卸犯难？别愁！这里有超清晰图解 + 步骤拆解，手把手教你搞定，轻松解决拆卸难题，速来查收干货！

迈瑞T8监护仪打印机是医疗监测的关键组件，它能实时、精准记录患者心率、血压、血氧饱和度等生命体征数据，

为医护人员提供持续、可靠的病情分析依据。采用先进的数据存储技术，可长时间保存海量监测信息，支持快速检索与导出，

便于病例回顾与诊疗方案调整。其具备高稳定性与抗干扰能力，适应医院复杂环境，保障数据记录完整、准确。无论是日常监护，

还是抢救危重患者，迈瑞T8监护仪打印机都能高效运转，在临床诊疗中发挥着不可或缺的作用。

以下是迈瑞T8监护仪拆卸打印机图解

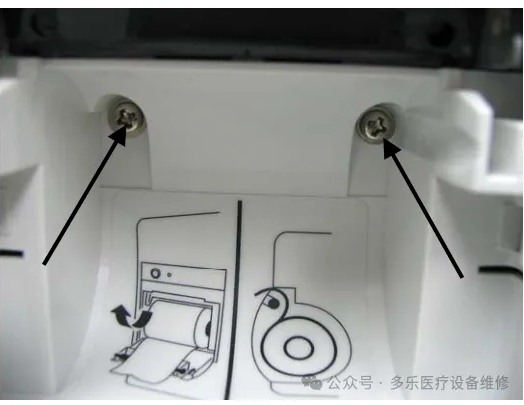

1.打开打印机门并拧下两个M3x6的螺丝。

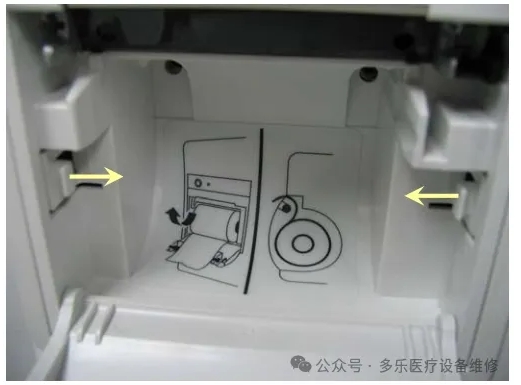

2.按照指示的方向拉出两个夹子，同时拔出打印机。

注意:在拔出打印机时，务必不要损坏连接电缆或连接器。

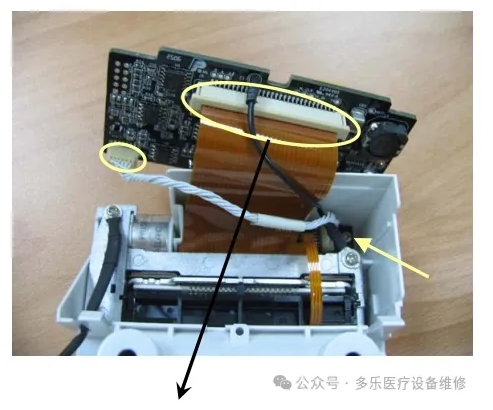

3.拧下M3x6螺丝并移除图片中标记的电缆。

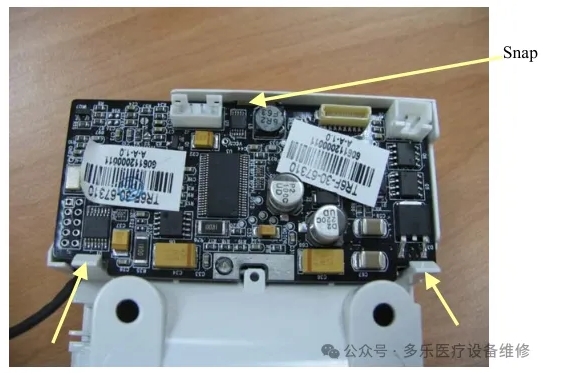

4.松开两个夹子，同时取出打印机驱动板。注意前面的卡扣。

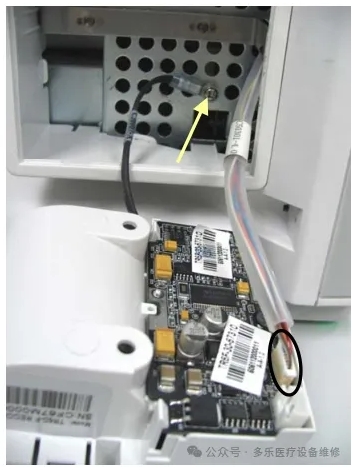

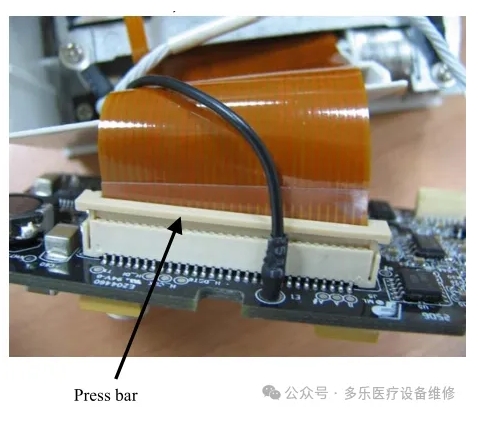

5.将压杆向上推约1毫米，然后拔出柔性电缆。移除连接驱动板和按键板的电缆。旋下PT2x6螺丝，并取下驱动板的接地电缆。接着取出打印机驱动板。

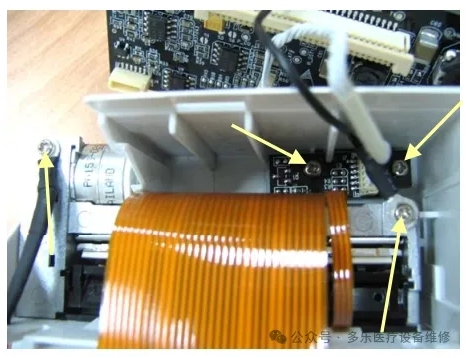

6.拧下两个PT2x6螺丝并取出热敏打印头。然后拧下两个PT2x6螺丝并移除打印机的按键板。

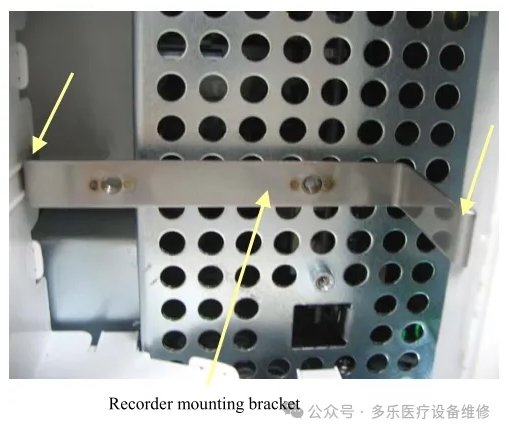

7.通过先从右侧拉出打印机安装支架来移除打印机安装支架。

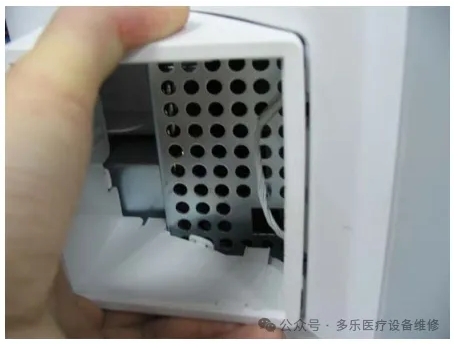

8.握住并捏住打印机外壳，使打印机外壳与监护仪外壳分离。然后取出打印机外壳。

注意：

夹持打印机外壳时，注意不要损坏打印机外壳。

在重新组装打印机外壳和打印机安装支架时，应先安装打印机安装支架，同时确保两个卡扣处于正确位置，否则将无法正确安装记录仪。

以上是迈瑞T8监护仪拆卸打印机图解，若想要《h-6800-20-50661-beneview-t6t8t9-service-manual-维修手册.pdf》，

可以扫描下方二维码添加客服微信获取。
