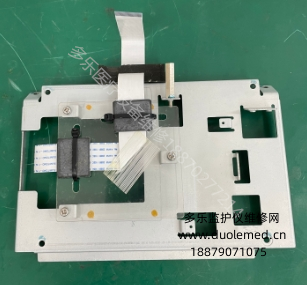

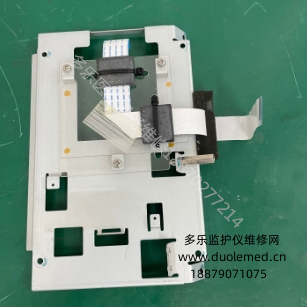

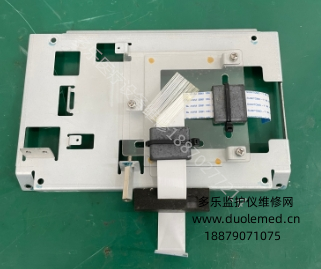

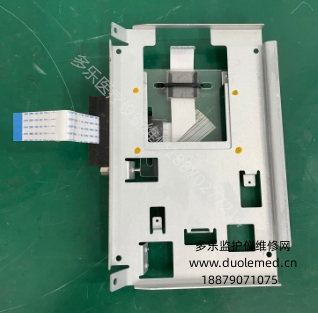

日本光电TEC-7621C显示屏保护铁框 报价

在日本光电TEC-7621C便携式除颤监护仪的结构体系中，

显示屏保护铁框是守护核心显示部件（夏普 LQ057Q3DC02 液晶屏幕）的 “坚固屏障”。

它不仅为显示屏提供物理防护，抵御外力冲击与环境损伤，更通过精准的结构设计保障显示屏与设备机身的稳定适配，

确保医护人员在急诊抢救、设备转运等高频移动场景中，始终能清晰查看医疗数据，是设备硬件防护体系中不可或缺的关键组件。

从结构设计与尺寸适配来看，显示屏保护铁框采用 “定制化一体成型” 结构，

严格遵循TEC-7621C显示屏的安装规格与设备机身的内部空间参数。其整体框架呈矩形，

内框尺寸与 LQ057Q3DC02 显示屏的外形尺寸（130mm×98mm×13mm，含外壳）完全匹配，

内边缘预留 0.5mm 的缓冲间隙，既避免铁框与显示屏直接刚性接触导致屏幕受压损坏，

又能通过间隙内的防滑硅胶垫（部分型号内置）固定显示屏位置，防止设备移动时显示屏出现晃动或位移。

外框则与设备机身的显示屏安装槽精准对位，框架四周设有 4-6 个预留螺丝孔，孔径多为 M3 规格，

可通过专用紧固螺丝与机身金属骨架紧密连接，形成 “铁框 - 机身” 一体化防护结构，将显示屏牢牢固定在设备内部，

杜绝因安装松动引发的屏幕故障。此外，铁框正面边缘采用 1.5mm 宽的折边设计，

折边高度略高于显示屏表面（通常高出 2-3mm），形成环绕式防护凸起，当设备正面受到碰撞、刮擦或液体泼溅时，

折边能优先承受外力或阻挡液体，避免显示屏玻璃面板直接受损。

在材质特性与防护性能方面，保护铁框选用高强度冷轧钢板作为基材，经冲压、折弯、表面镀锌（或喷塑）等多道工艺加工而成。

冷轧钢板具有优异的机械强度（抗拉强度≥300MPa）与抗变形能力，能有效抵御 10N 以内的正面冲击与 5N 的侧面挤压，

防止设备意外跌落或碰撞时显示屏出现碎裂、变形；表面镀锌处理（镀锌层厚度≥8μm）可形成致密的防锈保护膜，

抵御急诊场景中可能接触的汗液、消毒水（如 75% 医用酒精）等腐蚀性物质，避免铁框生锈引发结构松动或污染显示屏；

部分高端型号还会在镀锌层外增加一层医用级环氧树脂喷塑涂层，涂层厚度约 50μm，不仅进一步提升防锈能力，

还能降低铁框表面的反光率，避免强光环境下反光干扰医护人员查看显示屏数据。

同时，铁框边缘与棱角均经过 “圆角打磨” 处理，圆角半径≥1mm，防止医护人员操作设备时被尖锐边缘划伤，兼顾防护性能与使用安全性。

从功能延伸与协同作用来看，显示屏保护铁框并非单纯的 “防护部件”，还与设备的散热、电磁屏蔽等功能形成协同。

铁框背部预留 3-4 条宽度为 2mm 的散热槽，槽间距约 10mm，可配合设备内部的散热风扇，

加速显示屏工作时产生的热量排出（LQ057Q3DC02 显示屏工作时功率约 3W，会产生一定热量），

避免高温导致屏幕显示异常或缩短使用寿命。此外，冷轧钢板材质本身具备一定的电磁屏蔽能力，

保护铁框环绕在显示屏外侧，可在一定程度上隔绝设备内部高压模块（如 NKL-702 高压变频组件）产生的电磁干扰，

减少电磁辐射对显示屏信号传输的影响，确保屏幕显示数据稳定、无波纹干扰，保障医护人员获取精准的患者生命体征信息。

在安装与维护方面，显示屏保护铁框的安装需遵循严格的操作规范，以确保防护效果与设备性能。

安装前需清洁铁框内边缘的硅胶垫与显示屏表面，去除灰尘或异物，防止安装后异物挤压屏幕导致显示损坏；

安装时需使用扭矩扳手（扭矩设定为 0.8-1.0N・m）拧紧固定螺丝，避免螺丝过松导致铁框松动，

或过紧引发铁框变形压迫显示屏；安装后需检查铁框与显示屏的贴合度，确保四周间隙均匀，无局部凸起或凹陷。

日常维护中，需每月对保护铁框进行检查：目视观察铁框表面是否有生锈、涂层脱落，螺丝是否有松动；

若发现铁框表面有消毒水残留，需用干净软布蘸取清水擦拭干净，避免残留液体渗入铁框与显示屏的间隙；

若铁框出现轻微变形（如边缘凸起），需立即停止使用设备，由专业维修人员拆卸铁框进行矫正或更换，不可强行按压变形部位，防止损伤显示屏。

在故障排查与更换场景中，当设备出现 “显示屏松动”“显示画面偏移”“屏幕碎裂” 等问题时，

需优先检查保护铁框：若显示屏松动，多为铁框固定螺丝松动，可重新拧紧螺丝；若显示画面偏移，

可能是铁框内硅胶垫移位，需拆卸铁框调整硅胶垫位置；若屏幕碎裂，需先拆除保护铁框（拆卸时需先断电，避免触电），

再更换新显示屏，更换后需重新安装并校准铁框位置，确保新显示屏与铁框适配良好。更换保护铁框时，

需选择原厂正品配件，确保铁框尺寸、螺丝孔位置与设备完全一致，避免使用非原厂铁框导致安装不当，引发显示屏损坏或设备故障。

综上，日本光电TEC-7621C显示屏保护铁框以定制化的结构设计、高强度的材质特性、多维度的功能协同，

为核心显示部件提供全方位防护。它不仅是显示屏的 “坚固铠甲”，更是保障设备稳定运行、提升临床使用安全性的重要支撑。

规范安装、定期维护该部件，能有效延长显示屏使用寿命，确保设备在各类复杂医疗场景中始终保持清晰、稳定的显示效果，

为医护人员开展急救工作提供可靠的视觉支持。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
