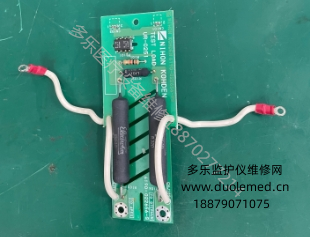

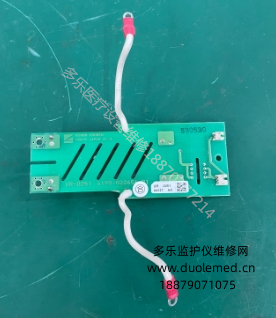

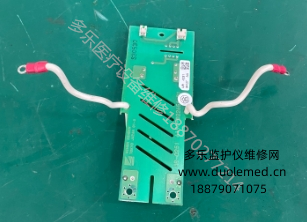

日本光电TEC-7621C测试负载板UR-0251 6190-022656-S 报价

发布人:多乐监护仪维修网 发布时间:2025-10-11

在日本光电TEC-7621C便携式除颤监护仪的维护与校准体系中,

测试负载板 UR-0251(型号全称 6190-022656-S)是保障设备核心性能精准性的 “专业检测工具”。

它通过模拟真实负载场景,对设备的除颤能量输出、高压系统稳定性等关键指标进行量化检测与校准,

确保设备始终符合临床使用标准,是医疗设备运维人员不可或缺的专用测试组件。


从功能定位来看,UR-0251测试负载板的核心作用是为TEC-7621C设备提供标准化负载环境,

替代真实人体或模拟患者模型完成设备性能检测。其核心检测目标集中在除颤功能模块:

当设备完成能量充电后,UR-0251 可通过内置的精密电阻负载,精准吸收并测量设备释放的除颤能量,

验证能量输出值是否与设定值一致(如设定 360 焦耳时,实际输出误差需控制在 ±5% 内);

同时,它还能监测能量释放过程中的电压波形、电流峰值等参数,评估 NKL-702 高压变频组件的能量转换稳定性,

以及 CY-0009 手柄接线的能量传输效率,帮助运维人员及时发现设备潜在故障。

此外,该负载板还可辅助检测设备的充电时间 —— 在不同能量档位下,测量设备从启动充电到完成充电的时长,

判断电源模块 HV-761V 与高压系统的协同工作性能是否正常。


在技术特性与硬件设计上,UR-0251 测试负载板采用高精度、高稳定性的硬件架构。

其核心部件为一组可切换的精密金属膜电阻,电阻精度达 ±1%,

能根据 TEC-7621C 的除颤能量档位(20-360 焦耳)自动或手动匹配对应负载阻抗(通常为 50Ω 标准除颤负载阻抗),

确保检测数据的准确性。负载板表面配备清晰的参数显示区域,

通过 LED 指示灯或小型 LCD 屏实时反馈能量检测结果(如 “能量合格”“能量偏差超标”),

同时标注当前检测档位、阻抗值等关键信息,方便运维人员直观读取。接线接口方面,

UR-0251 配备与 TEC-7621C 除颤手柄接口完全适配的专用接头,无需额外转接配件即可直接连接设备,

避免因接口不匹配导致检测误差;接口处采用耐高温、耐高压的陶瓷绝缘材质,耐受电压不低于 6000V,防止检测过程中高压电能外泄,保障操作安全。


从操作流程与适配性来看,UR-0251 测试负载板的使用需遵循标准化步骤,且与 TEC-7621C 设备形成深度适配。

检测前,需将负载板通过专用接头与设备除颤手柄或主机高压输出端连接,随后启动设备进入 “维护测试模式”,

选择对应能量档位(如 50J、100J、360J 等);设备完成充电并释放能量后,UR-0251 会自动采集能量数据,

与预设标准值对比后输出检测结果 —— 若能量偏差在允许范围内,负载板显示 “合格”,设备可继续投入使用;

若偏差超标(如实际输出低于设定值 10% 以上),则提示 “需校准”,运维人员需据此对 NKL-702 高压变频组件或电源模块进行调试。

此外,该负载板还支持多档位连续检测,可一次性完成 TEC-7621C 全能量范围的性能验证,大幅提升维护效率;

其工作电压适配设备内部供电(通常为直流 12V,取自设备电池或外接电源),无需额外供电,简化操作流程。


在维护周期与应用价值方面,UR-0251 测试负载板是 TEC-7621C 设备定期维护的核心工具,

通常需配合设备的预防性维护计划使用(建议每 6 个月进行一次全面检测,每 12 个月进行一次深度校准)。

通过该负载板的检测,可提前发现设备高压系统的潜在问题 —— 例如,若某一能量档位多次检测出现能量偏差,

可能提示 NKL-702 组件内储能电容老化或高压导线接触不良,运维人员可及时更换配件,

避免设备在临床使用中因能量不足导致除颤失败。从临床安全角度看,UR-0251 的检测数据是设备 “临床使用资质” 的重要依据,

符合医疗设备管理规范(如 ISO 13485 医疗设备质量管理体系要求),确保设备始终处于合规、可靠的运行状态,为患者生命安全提供技术保障。


在使用注意事项与保养方面,UR-0251 测试负载板需避免在恶劣环境下使用:存放环境温度需控制在 - 10℃-50℃,

相对湿度不超过 75%,防止内部电阻元件受潮或高温老化;检测过程中禁止触摸负载板高压接口及散热区域,

避免烫伤或电击;长期闲置前,需将负载板与设备断开连接,清洁接口处污渍(可用干布擦拭,禁止使用酒精等腐蚀性清洁剂),

并放置在干燥、通风的专用包装盒内。此外,负载板需定期进行自校准(建议每年一次),

通过专业校准设备验证其电阻精度与能量检测误差,确保自身性能符合检测标准,避免因负载板精度下降导致设备误判。


综上,UR-0251测试负载板(6190-022656-S)是日本光电TEC-7621C除颤监护仪运维体系中的 “性能标尺”,

其高精度检测能力、便捷的操作设计与深度适配性,为设备核心功能的稳定性提供了关键保障。

正确使用该负载板开展定期检测与校准,不仅能延长设备使用寿命,更能确保设备在临床急救中始终发挥可靠性能,

医疗设备维护工作中不可或缺的专业组件。


以上是该产品的介绍,如有购买需要,欢迎扫描下方二维码添加微信进行询价。
