飞利浦金科威UT7000C病人监护仪高压板TPI-02-0426-K 询价

TPI-02-0426-K是飞利浦金科威UT7000C多参数监护仪专用原装背光高压逆变器，作为整机显示系统核心驱动配件，负责将主机低压直流电转换为 CCFL 背光灯管所需高频高压，直接决定屏幕能否清晰显示心电波形、血压、血氧、心率等生命体征数据，是 ICU、手术室、急诊监护设备不可缺失的关键元器件。

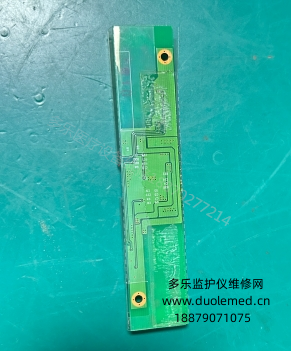

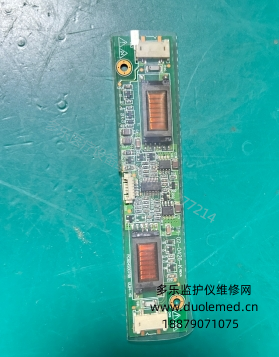

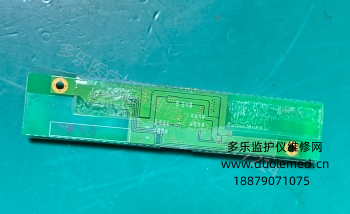

该高压板采用医用 94V0 阻燃多层 PCB 基板，电路分区隔离布局，高压升压线圈、PWM 控制芯片、功率 MOS 管、反馈采样回路分区排布，自带 EMI 滤波电路，可隔绝病房高频电刀、呼吸机、输液泵带来的电磁干扰，避免屏幕闪烁、波形失真、亮度异常等问题。整机输入适配主机 12V 直流供电，启动瞬间输出约 1500V 高压点亮灯管，稳定工作维持 600–800V 高频交流输出，依靠 PWM 脉冲调制实现多档位亮度调节，适配强光病房、暗光夜间监护等不同临床环境。

结构采用紧凑型窄板设计，尺寸精准匹配 UT7000C 屏幕内部安装位，边缘全绝缘涂层防护，杜绝高压漏电、电弧短路风险。板端配备双组标准化卡扣式接口，一组对接主板获取供电、背光启停、亮度调节信号，另一组直连屏幕背光灯管，防反插定位设计，维修拆装无需改装线路，降低设备科维保操作难度。元器件选用耐高温医用规格电容与高频变压器，耐受医院酒精、含氯消毒液挥发潮湿环境，不易出现电容鼓包、线圈老化漏电等故障。

板载多重硬件安全保护机制，集成过压、过流、短路、灯管开路反馈保护。若灯管老化、线路松动、负载异常，芯片毫秒级切断高压输出，防止击穿液晶面板、烧毁主板，同时设备自动弹出背光故障提示，便于医护及时报修。高压区域增加屏蔽铜箔，抑制高压辐射干扰心电采集模块，保障监测数值精准稳定，满足危重患者连续监护的安全标准。

临床长期使用易出现滤波电容衰减、升压线圈断路、反馈电路失效等故障，典型现象为开机屏幕亮一下随即黑屏、亮度忽明忽暗、完全无背光、仅能听见设备报警但无画面显示。一旦高压板失效，医护无法读取生命体征，存在重大医疗隐患。原厂 TPI-02-0426-K 与 UT7000C 程序、屏幕模组原生匹配，相比通用兼容板电压波动更小、保护阈值精准，长期使用故障率更低。

作为监护仪显示系统动力核心，该高压板兼顾升压驱动、亮度调控、电磁屏蔽与多重安全防护，直接关系临床监护可视性与设备运行安全。医院设备科应常备备用件，定期巡检屏幕背光状态，出现黑屏、闪烁故障及时更换原装高压板，保障监护仪持续稳定运行。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
