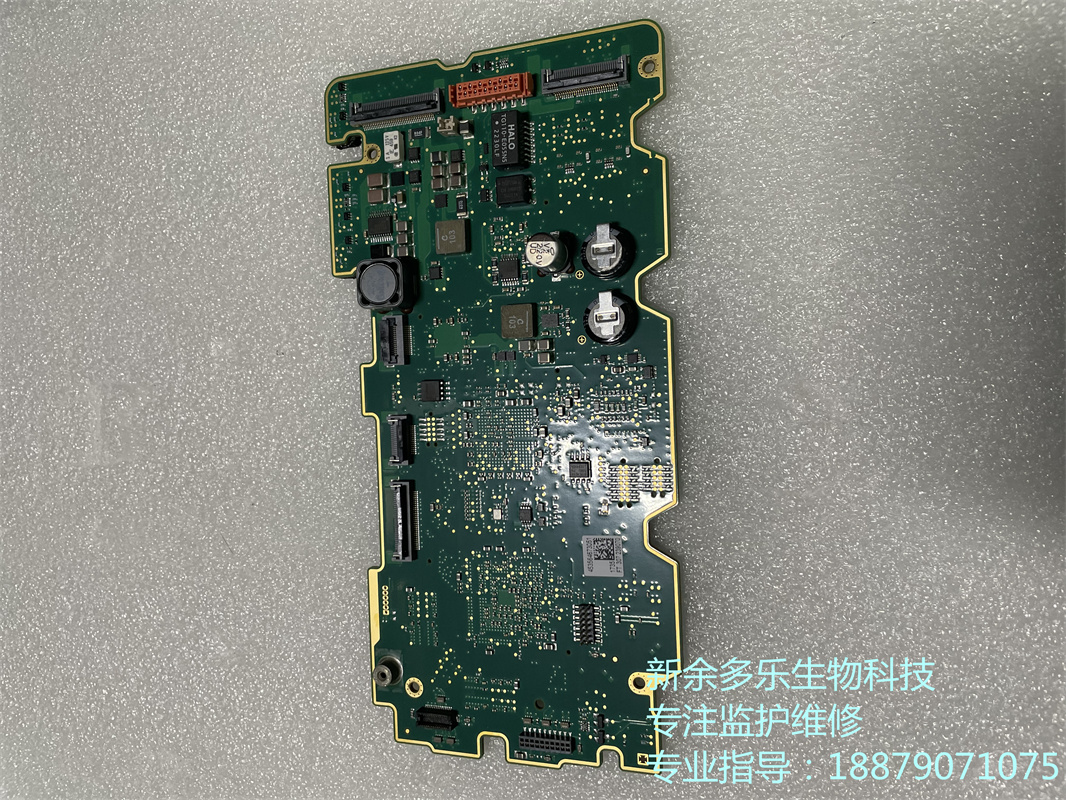

飞利浦X3监护仪主板（型号453564673051）技术白皮书

飞利浦X3监护仪主板453564673051 453564449591 (5).jpg" alt="飞利浦X3监护仪主板453564673051 453564449591 (5).jpg" width="698" height="583" style="width: 698px; height: 583px;"/>

一、核心硬件架构

1、多模态处理中枢

采用TI AM437x Cortex-A9处理器（1.5GHz）与Xilinx Spartan-6 FPGA协同架构，支持12导联ECG/SpO₂/IBP/NIBP多参数同步处理

板载2GB DDR3L内存+16GB eMMC存储，可实现72小时波形循环存储与30天趋势数据备份

2、医用级电源系统

双级DC/DC转换设计（TPS5430+LM5117），动态负载调整率≤5%，通过IEC 60601-1第三版医用电气安全认证

独立隔离电路设计，确保ECG模块与网络接口间的漏电流<10μA

二、模块化扩展接口

接口类型技术参数临床适配场景M3001A模块槽支持热插拔，带宽100Mbps，兼容CO₂/EEG扩展急诊科多参数监护升级Vuelink无线接口符合IEEE 11073-20701标准，延迟<50ms移动转运中央监护组网工业级RS-485波特率自适应（1200-115200bps），支持Modbus协议体外循环机数据对接

三、典型故障处理方案

1、ECG基线漂移故障

检测ADS1298R前端芯片基准电压（标准值±2.5V±1%）

更换ECG信号隔离变压器（型号TX-ECG12）

2、网络通讯异常

排查LXT905收发器供电（3.3V±5%）

升级固件至V4.3.1（修复TCP/IP协议栈内存泄漏）

四、技术演进方向

1、边缘智能升级

预留M.2 Key-B接口，可扩展NPU加速模块（算力4TOPS）

2、区域化适配

双BIOS设计（支持阿拉伯语/中文操作界面切换）

强化三防性能（IP52防护等级，MTBF≥60,000小时）
