日本光电ecg-1250拆机流程

心电图机可以实时监测病人的心脏活动，今天我们以日本光电ecg-1250心电图机为例来进行日本光电ecg-1250拆机流程

讲解。

一、卸下顶壳

1. 将设备翻转过来，拆下 (1) 处的螺丝 (BH3 × 8)，拆下电池盒，从底壳上拔下电缆 (2)，然后取出电池。

2. 拆下 (3) 处的 5 颗螺丝 (BH3 × 8)。

3. 小心打开顶盖，因为顶盖和底盖是通过软电缆连接的。

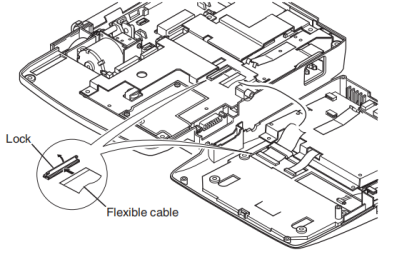

4. 如展开图所示，松开连接器锁，断开软电缆并将顶壳与底壳分离。

二、拆卸键盘

1. 拆下顶盖，将按键面板从正面完全剥离。

2. 翻转顶盖，拆下 (1) 处的 4 个螺丝 (BH3 × 8) 和 (2) 处的 1 个螺丝 (PS3 × 6)。

3. 断开 (3) 所示的 3 个电缆连接器。

4. 从顶盖上取下键盖、键垫片和键盘板。 小心钩子。

5. 将分层键盖、键垫片和键盘分离。

三、拆卸高压板

1. 拆下顶盖并将其翻转过来。

2. 断开高压板上的 2 根电缆。

3. 拧下一颗螺钉 (PS2 × 6)，然后将设备滑至左侧，将其从钥匙形安装配件上拆下。

四、拆卸液晶显示屏单元

1. 拆下高压板。 请参阅上一小节。

2. 卸下将 LCD 底座固定到顶壳的四颗螺钉 (PS3 × 6)。

3. 将 LCD 底盘和 LCD 单元一起卸下。

4. 从 LCD 一侧卸下 (1) 处固定 LCD 底盘和 LCD 单元的一颗螺钉 (BH3 × 10)。

5. 拆下 LCD 机箱侧 (2) 处固定 LCD 单元的四颗螺钉 (PS3 × 6)，然后将 LCD 单元和 LCD 机箱分开。

五、拆卸主板

1. 从底壳上拆下顶壳。

2. 拧下将屏蔽底盘固定到底壳的四颗螺钉 (PS3 × 6)。

3. 从主板上拔下四根电缆。

4. 拆下主板侧的一颗螺丝（PS3 × 6）。

5. 拆下主板。
