如何拆卸迈瑞ICG模块

 医疗设备的正常运转，是守护生命健康的关键防线。而设备维护过程中的每一个精细操作，都关乎其性能与寿命。

今天，我们将聚焦迈瑞 ICG 模块的拆卸环节，带您深入了解这项医疗技术背后的维护奥秘，一起探寻如何以专业手法，为设备 “排忧解难” 。 在现代医疗监测领域，迈瑞 ICG 模块以其独特优势占据重要地位。迈瑞 ICG 模块采用电阻抗心动描记原理，

能实现无创心排监测，无需单独电源，插入监护仪即可使用，极为便捷。其模块化设计支持热插拔，方便在不同场景下灵活运用。

从功能上看，它能测量并显示一系列丰富的参数，涵盖体表面积（BSA）、心排量（C.O.）、心脏指数（CI）等，

对了解患者心脏功能与血液动力学状态至关重要。以每博射血量（SV）为例，测量范围为 5mL～250mL，

心率（HR）测量范围 44bpm～185bpm ，心排量（C.O.）测量范围 1.4L/min～15L/min，

如此精准且广泛的测量区间，为医护人员提供了详细且可靠的数据参考。

在实际应用中，像广安市人民医院麻醉科的迈瑞心电监护仪 N12，搭配 ICG 模块后，

可对患者生理参数进行连续、长时间、自动、实时监测，帮助医护人员及时察觉病情变化，为挽救患者生命争取宝贵时间。

不过，在医疗设备的维护工作中，有时会涉及到迈瑞 ICG 模块的拆卸操作。拆卸操作需要遵循严格流程，

如在拆卸 Mindray DPM 6 的相关模块时，需先移除背部的四个接触螺丝和底部的两个扣板，

再按照特定步骤拧下两个 M 3×6 螺丝，之后拆卸模块前面板等，每一步都关乎设备的后续正常使用与安全。

接下来的内容里，我们将深入探讨迈瑞 ICG 模块拆卸的详细步骤与注意事项，为医疗设备维护人员提供专业指导。

拆卸ICG模块

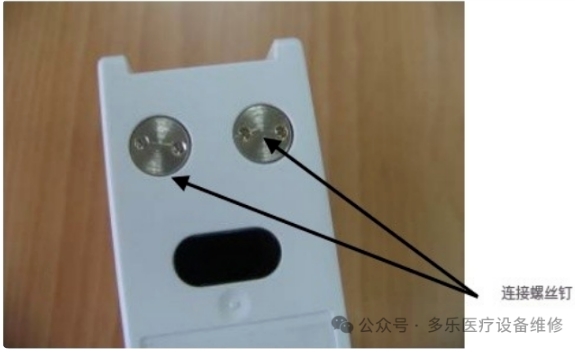

1.用尖嘴夹拧开模块背面的两个接触螺丝和ф3弹簧垫圈。

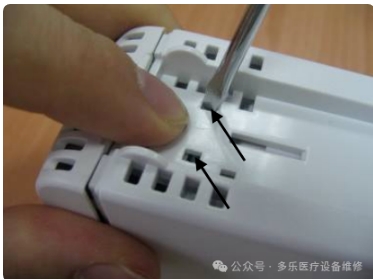

2.解锁卡扣，用平头螺丝刀将其向下按约1毫米。同时，用拇指向前推卡扣板，直到卡扣板与另一侧分开。

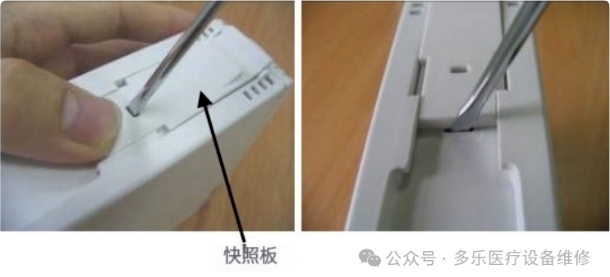

用平头螺丝刀抬起卡扣板，并将其从ICG模块中取出。如果卡扣板末端到达卡扣时卡扣重新锁定卡扣板，

则用平头螺丝刀轻轻向前推卡扣板。

3.拧下M3X6螺丝。然后，依次按下连接前板的两个夹子。同时，将前板从模块的外壳上分离。

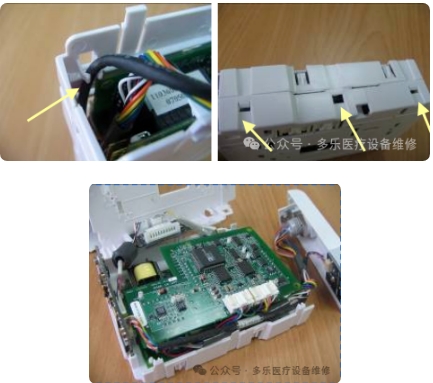

4.小心地拆下前框，以避免损坏连接线。ICG模块有内壳和外壳。向内按压内壳上的两个夹子约1毫米，以分离内壳和外壳，然后，拆下外壳。

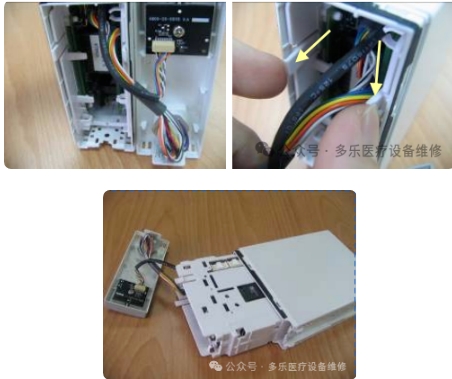

5.内壳由左侧和右侧盖组成。如下图所示，松开三个夹子以分离两个侧盖。

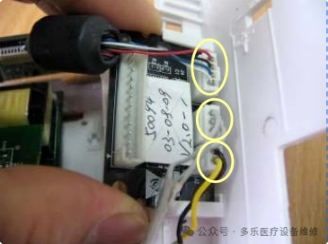

6. 取出非隔离电源板，并将所有连接线从其上断开。

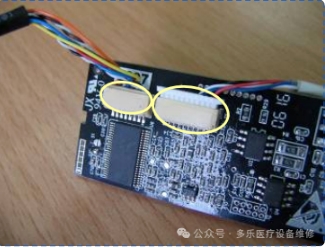

7. 取出红外通信板，并断开所有连接到它的连接线。

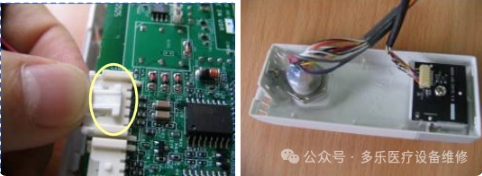

8. 从PCBA上断开所有连接线，并移除带有连接线的前框。

医疗设备的知识海洋广袤无垠，迈瑞 ICG 模块背后还有诸多细节与技巧等待我们一同挖掘。

若您在阅读过程中有任何疑问，或是渴望获取更多专业内容，欢迎添加我的微信（下图二维码）。

让我们在交流中深化对医疗设备的理解，共同为医疗技术的精准应用与维护贡献力量，期待与您线上相逢！
