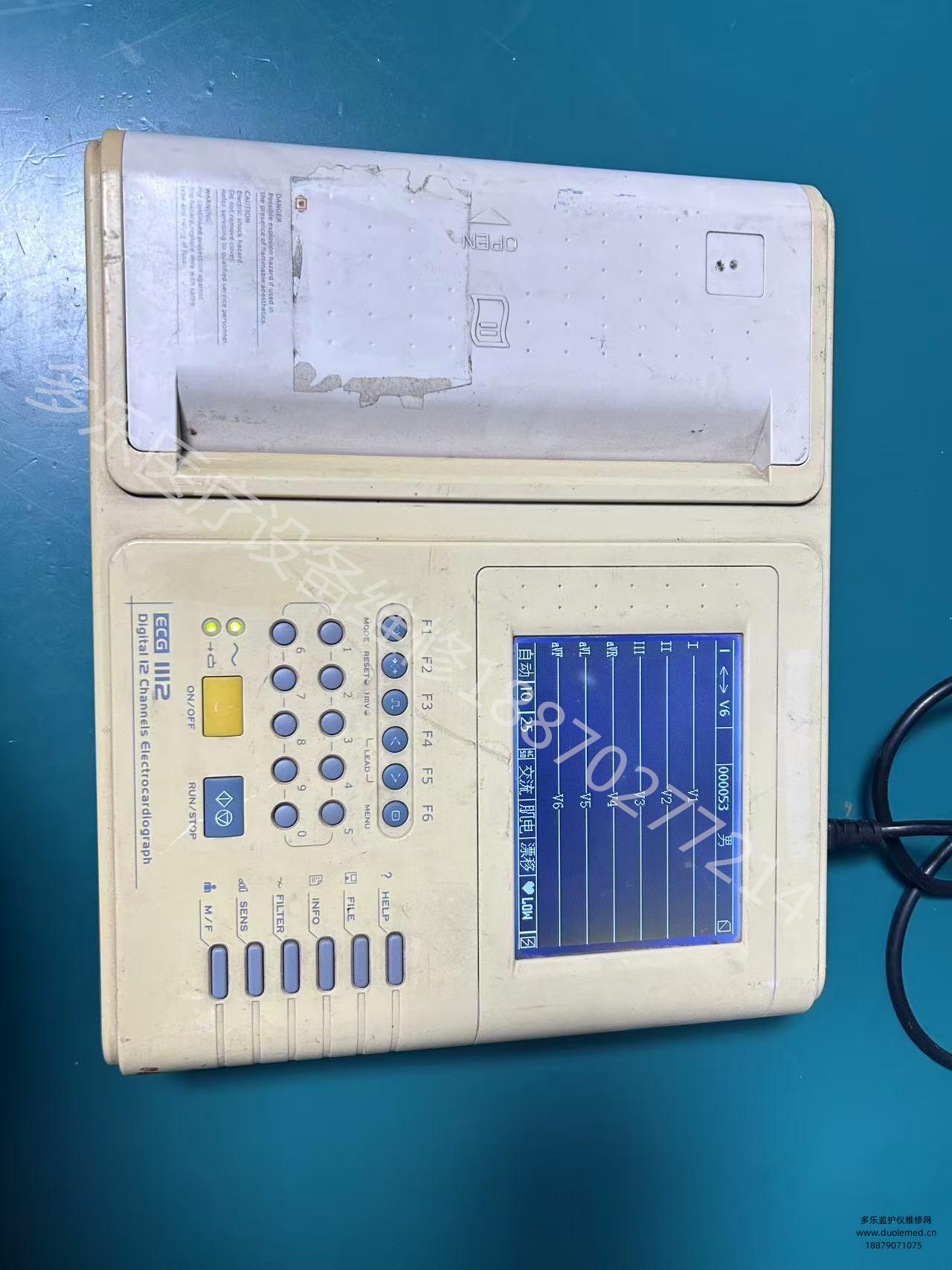

维修案例：凯沃尔ECG-1112心电图机电源指示灯不亮显示屏蓝屏

开机后电源指示灯无任何反应（不亮、不闪烁），但设备可发出微弱开机自检蜂鸣音，

显示屏全程呈蓝色，无文字、图标及波形显示，所有按键操作均无响应，仅长按电源键可触发关机动作，再次开机故障复现。

新余多乐工程师优先聚焦“供电系统”排查，再延伸至信号链路，遵循“先供电后信号、先简单后复杂”原则定位故障。

确定本次故障电源板上熔断器，显示阻值无穷大，确认熔断器断路；进一步检测压敏电阻（并联在电源输入端），

发现其击穿短路，这是导致熔断器熔断的核心原因。后续检测整流桥、滤波电容及电源管理芯片，

整流桥导通正常，电容无漏电，芯片引脚电压无异常，排除其他元件故障。

维修操作，选用同规格2A熔断器和10D471K压敏电阻，用烙铁拆下损坏元件，清理焊点残留焊锡，

确保焊盘平整。焊接新元件时，控制烙铁温度在350℃左右，避免高温损坏周边元件，焊接后检查焊点无虚焊、连锡情况。

维修完成后进行测试，接通交流电源，电源指示灯正常亮起（绿色），按下开机键后，设备顺利启动，

蓝屏现象消失，显示屏进入自检界面，自检过程无报错提示。待自检完成后，连接模拟信号发生器，

测试心电波形采集功能，P波、QRS波、T波显示清晰，无失真、漂移现象；切换各导联模式，导联切换灵敏，

波形输出正常；测试打印功能，打印纸张上波形完整、字迹清晰。连续开机运行2小时，设备温度正常，

电源指示灯保持稳定，显示屏无异常闪烁，各项功能持续正常，故障彻底排除。
