凯沃尔ECG-1112心电图机电源管理板to电源板接线 询价

凯沃尔 ECG-1112 心电图机作为临床常用的 Ⅱ 类医用诊断设备，

其电源管理板与电源板间的连接线是设备电力传输与信号交互的核心枢纽，直接决定整机供电稳定性、

电源管理功能可靠性及临床使用安全性，以下从核心定位、规格参数、连接逻辑及维护要点四方面展开详细介绍。

一、核心定位与功能价值

该连接线是连接电源板（负责市电 / 电池电能转换）与电源管理板（负责电压分配、状态监测及保护控制）的 “电气桥梁”，

承担两大核心功能：一是传输电源板输出的直流供电电压，为电源管理板及后续主控板、显示模块供能；

二是传递电源状态反馈、保护触发等控制信号，实现电源板工作状态的实时调控。

在临床场景中，其连接可靠性直接保障心电图机市电 - 电池无缝切换、过流 / 过压保护、

电池充放电管理等核心功能，是设备稳定运行的基础保障。

二、规格参数与线缆特性

结合凯沃尔 ECG-1112 心电图机的电源架构设计，该连接线采用医疗级定制化设计，核心参数如下：

线缆材质与线径：选用医用级阻燃绝缘线材，搭配多股纯铜芯导线，其中供电主线采用 18-20AWG 线径，

保障大电流稳定传输；接地导线采用 16AWG 加粗设计，降低接触电阻，提升接地可靠性。

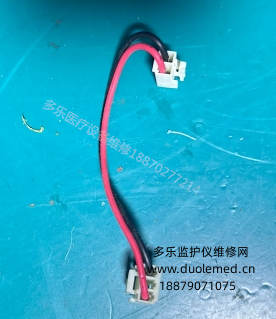

端子设计：两端均采用防呆型白色塑料连接器，适配电源板与电源管理板的专用接口，端子表面镀金处理，

接触电阻＜30mΩ，具备抗氧化、抗腐蚀特性，可承受≥3000 次插拔，满足临床频繁维护需求。

导线功能分配：线缆内包含红、黑两根核心导线，红色导线为供电主线，

传输电源板输出的 + 12V 主供电及 + 5V 辅助供电；黑色导线为接地回路（GND），

承担电流回流及漏电保护功能，部分机型预留备用信号引脚，用于传输电源使能、电压反馈等控制信号。

安全标准：严格遵循 IEC 60601-1 医用电气设备安全标准，线缆具备良好的电磁屏蔽性能，

避免供电信号串扰干扰心电信号采集精度，同时满足医用设备的阻燃、绝缘安全要求。

三、连接逻辑与引脚定义

从电路架构来看，凯沃尔 ECG-1112 心电图机电源板为电能转换核心，将市电整流滤波后转换为直流电压，

再通过连接线输送至电源管理板，具体连接逻辑如下：

供电传输：电源板 J1 接口的 + 12V 引脚（J1-1）通过红色导线连接至电源管理板 J2 接口的 + 12V 输入引脚，

+5V 引脚（J1-2）通过红色细导线连接至 J2 接口的 + 5V 输入引脚，为电源管理板及下级模块提供稳定电能。

接地回路：电源板 J1 接口的 GND 引脚（J1-3）通过黑色导线与电源管理板 J2 接口的 GND 引脚直连，

形成完整接地回路，确保设备漏电时电流快速泄放，保障操作人员与患者安全。

信号交互：预留的信号引脚（如电源状态反馈引脚）实现双向通信，电源管理板通过该引脚实时监测输出电压、

电流参数，反馈至电源板；当出现过流、过压故障时，电源板触发保护机制，通过信号引脚切断供电，避免设备损坏。

四、安装维护与故障排查

安装规范：接线前需关闭设备电源，拔除电源线并等待电容放电完成（电压＜5V）；连接时确保端子与接口精准对接，

避免插反导致电路板烧毁；接地导线需拧紧固定螺栓，扭矩控制在 0.6N・m 左右，确保接地可靠。

安装完成后，需使用万用表测量线间绝缘电阻（＞100MΩ@500VDC），通电后检测输出电压容差（±3% 以内为合格）。

常见故障与排查：若出现设备开机无响应、电压异常，多为连接线接触不良或导线断裂，可通过万用表通断测试排查；

若出现心电信号干扰，需检查线缆屏蔽层是否破损；更换连接线时需选用凯沃尔原厂配件，避免非原厂线材导致的电气参数不匹配问题。

综上，凯沃尔 ECG-1112 心电图机电源管理板至电源板接线虽为小型配件，却是设备电源系统的关键组成部分。

日常维护中需注重规范操作与定期检查，保障其传输性能与安全特性，为心电图机的精准诊断与稳定运行筑牢基础。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
