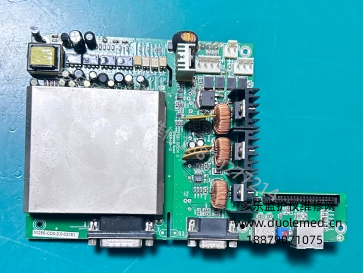

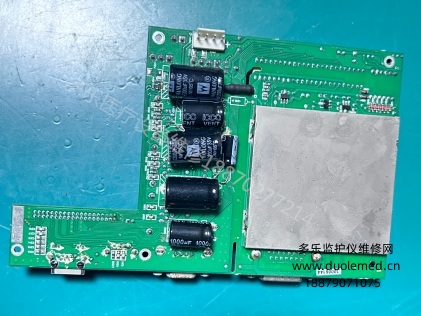

凯沃尔ECG-1112心电图机电源管理板包含VGA网卡USB接口112L-00254 询价

凯沃尔ECG-1112/1112L心电图机的112L-00254电源管理接口板，

是集电源分配、充电管理、外部通信与显示输出于一体的核心多功能转接板，

也是整机唯一集成 VGA、RJ45 网卡、USB、电源控制的中枢电路板，负责连接主控、电源、电池、显示与外设，

是保障设备供电稳定、数据传输与扩展连接的关键部件。

该板采用医用级 FR-4 厚铜多层 PCB设计，兼顾电源大电流承载与信号抗干扰，

板载完整电源管理单元（PMIC），承接主电源板（E504278）输入的多路直流电压，

经二级稳压、滤波与浪涌抑制后，精准分配给主控、采集、显示、打印各模块。内置锂电池充放电管理芯片，

支持 14.8V 锂电智能充电、恒流 / 恒压切换、过充 / 过放 / 过流 / 过热四重保护，

实现交直流无缝切换，确保设备移动使用不断电、充电安全可靠。

接口扩展是 112L-00254 的核心功能，板侧集成标准 VGA 视频输出、RJ45 千兆网卡、

双 USB2.0 Host、DC 电源输入、电池接口、主控总线排针与按键指示灯接口。

VGA 支持外接显示器同步输出心电波形与报告；网卡实现设备联网、数据上传至心电管理系统；

USB 支持 U 盘存储导出、外接鼠标 / 键盘 / 打印机，满足医院信息化与数据备份需求。

所有接口均带 ESD 静电保护，耐受 ±8kV 接触放电，适配医院复杂电磁环境。

电气性能上，电源分配回路压降＜0.1V，纹波抑制≤30mV，确保主控 24bit A/D 采集电路供电纯净，

避免基线漂移与波形失真。通信电路带光电隔离与共模滤波，USB / 网口传输稳定无丢包，

VGA 输出分辨率适配 800×600/1024×768，波形显示清晰无重影。

板载电源开关、充电指示灯、运行状态灯，实时反馈供电与工作状态，便于维修与自检。

结构上采用紧凑型布局，尺寸精准匹配ECG-1112机身插槽，通过定位柱与卡扣固定，抗震动、防松动，

适配设备搬运与临床移动使用。作为原厂唯一适配型号，替代板易出现电压偏差、接口不兼容、充电异常、通信干扰等问题，

直接影响设备联网、数据传输与供电稳定性。

112L-00254是ECG-1112系列维修高频配件，常见故障包括接口损坏、充电失效、供电异常、无法联网 / U 盘识别，

更换同型号原厂板可快速恢复整机扩展与供电功能，为临床心电检测、数据管理与设备稳定运行提供可靠支撑。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
