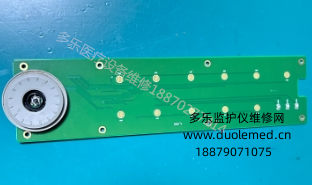

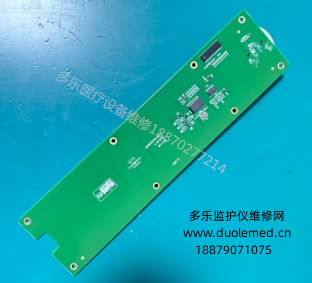

邦健ECG-1210心电图机按键板02048047带旋钮 询价

邦健 ECG-1210 心电图机的主板与按键板接线 E351926 作为设备人机交互的核心连接系统，

直接决定操作指令传输的精准性与设备运行稳定性，其设计严格遵循医疗设备电气安全标准，

适配临床高频操作场景。该接线系统以 “防误插、抗干扰、易维护” 为核心设计理念，

构建了标准化的 “供电 - 信号 - 反馈” 一体化连接架构。

接线架构与接口定义方面，E351926 采用医疗级防呆插针接口设计，核心连接端为 10 针标准化接口，

针脚功能划分清晰明确：1-2 针为 5V 稳定供电通道，为按键板指示灯及扫描电路提供持续电力；

3-4 针为 GND 接地针脚，保障电路安全与信号基准稳定；5-8 针为按键信号输入通道，

分别对应电源启动、参数调节、波形冻结、菜单切换等核心功能按键的信号传输；9-10 针为状态反馈针脚，

实现按键操作后的指示灯可视化响应，让医护人员实时掌握操作状态。连接线缆采用 22AWG 医疗级屏蔽线，

外层金属屏蔽网可有效抵御医院环境中的电磁干扰，避免信号失真影响操作响应。

标准化接线流程需严格遵循 “断电 - 对位 - 锁定” 三步法：首先关闭心电图机总电源，拔掉电源插头，

防止带电接线导致电路短路；随后对齐主板接口与线缆接头上的白色三角定位标识，确保针脚一一对应，

该防呆设计可完全避免插反风险；连接时轻推接头直至听到 “卡扣” 声响，确认接头完全锁定，

防止设备移动过程中出现松动。布线时需将支线沿设备壳体预留线槽整理，远离高压电源模块与导联信号线缆，避免信号串扰。

关键维护与安全要点不容忽视：接线前需核对供电针脚电压，严禁将 12V 电源接入 5V 供电通道，

否则会直接烧毁按键板控制芯片；维修更换时需先记录原始接线位置，采用 “逐根对应” 方式拆卸安装；

接线完成后可通过开机自检验证连接状态，若出现按键无响应或指示灯常亮，需优先检查接线完整性与接头接触情况。

E351926 的标准化设计不仅提升了安装维护效率，更通过多重安全防护设计，为临床操作提供可靠保障，

确保医护人员在急诊、体检等场景中实现精准高效的设备操作。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
