迈瑞IPM-9800监护仪参数板M54A-20-86602 报价

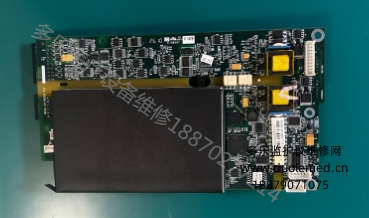

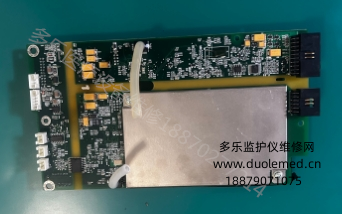

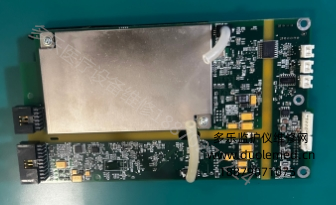

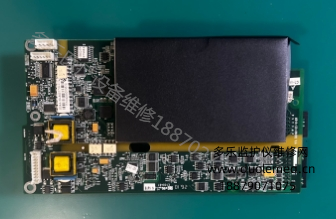

型号为M54A-20-86602的参数板，是迈瑞IPM-9800多参数监护仪的“数据整合中枢”，

承担心电、血氧、血压等多维度监测数据的汇聚、校准及标准化输出职能。

作为连接各功能模块与主板9211-20-97303的关键桥梁，

其数据处理精度与模块兼容性直接决定设备多参数同步监测的可靠性，是临床全面评估患者生命体征的核心硬件支撑。

核心功能聚焦“多源数据融合+精准校准”，通过三重核心机制保障监测质量：

一是数据汇聚，通过专用接口接收血氧板、心电模块等部件的原始监测信号，实现多参数数据的并行采集；

二是信号校准，内置高精度校准芯片，对各模块传输的信号进行基线修正与误差补偿，消除设备个体差异导致的监测偏差；

三是数据标准化，将不同格式的原始数据转化为主板可识别的统一协议数据，确保多参数同步显示与存储。

技术参数凸显高整合性与精准性：数据处理性能上，支持8路并行信号输入，采样率达1000Hz，

可同步处理心电、SpO₂、NIBP等6类核心参数，数据处理延迟≤5ms。校准精度方面，

心电信号增益误差≤±1%，血压测量校准误差≤±2mmHg，血氧饱和度校准偏差≤±1%，

均优于行业标准。电气性能上，工作电压5V±0.2V，工作电流≤120mA，与主板通信速率达230400bps，确保数据高效传输。

结构设计兼顾集成性与适配性，PCB板尺寸为110mm×75mm，采用高密度模块化布局，

适配设备内部紧凑空间。板载接口丰富，包括与血氧板050-00046-00适配的信号接口、

心电模块连接端子、主板通信接口及校准测试接口，所有接口均采用防呆设计，

针脚间距2.54mm，避免安装错位。板上集成校准标识芯片，存储设备专属校准参数，更换时可快速匹配设备状态。

兼容性与冗余设计贴合临床需求，支持迈瑞IPM-9800全系列功能模块扩展，

新增体温、呼吸等监测模块时无需更换参数板，仅需通过系统升级即可实现兼容。具备数据备份功能，

当主板临时故障时，可暂存5分钟内的关键监测数据，恢复连接后自动补传，防止数据丢失。

电气安全符合GB 9706.1-2007标准，绝缘电阻≥500MΩ，耐压测试达1500VAC。

使用与维护需遵循专业规范：安装时需先完成参数板与各功能模块的预校准，确保数据传输匹配；

日常维护中，定期通过设备校准功能验证参数板精度，若出现某一参数显示异常，

可通过板载LED指示灯判断——对应模块指示灯闪烁表示信号传输故障。

更换时需选用同型号M54A-20-86602参数板，并导入原设备校准参数，避免因校准偏差导致监测误差。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
