迈瑞IPM12病人监护仪参数板050-000565-00 询价

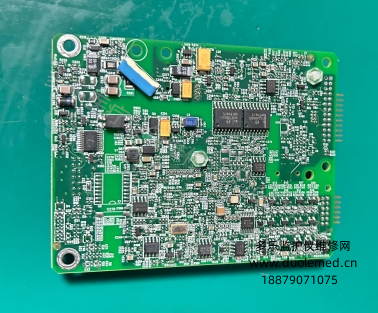

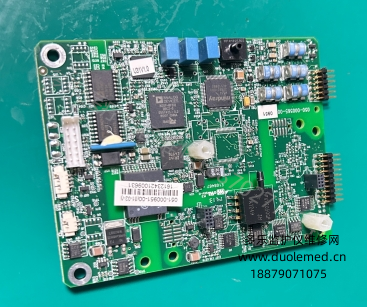

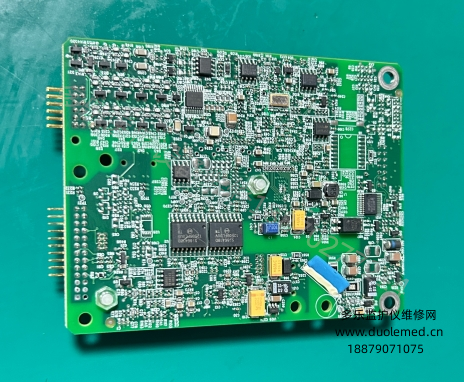

型号050-000565-00是迈瑞IPM12十二寸床边监护仪专用一体化多参数采集板，整机生命体征监测的核心信号处理单元，

集成心电、血氧、无创血压、呼吸、体温全部基础生理参数采集电路，承担信号放大、模数转换、降噪隔离、

气路驱动、数据上传等核心工作，是连接患者传感器与设备主控板的关键中转硬件，直接决定监护数值精准度与设备自检通过率。

板载多组医用隔离放大电路，分别对接机身侧边 ECG、SpO₂、NIBP、TEMP、RESP 彩色标准接口。

心电通道对人体微弱心电信号做多级滤波放大，滤除手术室电刀、输液泵带来的工频干扰，

支持 3/5 导联采集、ST 段偏移测算与 23 类心律失常识别；血氧模块搭载专用红光 / 红外信号解码芯片，

抗运动干扰、低灌注补偿算法集成于板内，稳定输出血氧饱和度与脉率数值；呼吸通过心电电极阻抗变化采集，

同步完成波形与呼吸频率换算；双路体温通道可接入体表或腔内探头，实现温差对比监测。

无创血压控制电路为本板核心负载模块，内置气泵驱动、快慢放气阀控制、压力传感器采样回路。每次血压测量时，

参数板输出脉冲控制充气、稳压、阶梯放气，实时采集袖带压力波形，自动计算收缩压、舒张压、平均动脉压，

完成后将完整血压数据打包传输至主控。若本板气路控制芯片损坏，会直接出现 NIBP 复位报错、充气不停、无法放气、测不出血压等典型故障。

硬件安全层面整板采用医疗 CF 级电气隔离设计，强弱电分区布局，独立隔离电源为各生理通道供电，

防止漏电流伤害病患，满足 ICU、手术室严苛安全标准。板端通过高速排线与整机主控板建立通讯，

将预处理后的波形、数值、报警阈值原始数据上传，同时接收主控下发的报警设置、测量启停指令，

形成完整监测闭环。设备开机自检流程优先检测本板各通道供电、传感器回路、压力采样单元，任一通道异常即弹出模块故障提示。

从整机架构来看，该参数板是独立可更换配件，区别于主板、电源板、按键板，

所有患者导联线、袖带、探头均直连此板。长期临床使用中易出现插座针脚氧化、放大芯片老化、压力采样漂移、

供电短路等问题，故障表现多为单一或多项参数无波形、数值跳变、频繁模块报错。

作为 IPM12 标配原厂配件 050-000565-00，标准化接口与电路设计适配全系同型号设备更换，

更换后需完成漏电流与血压校准，保障临床监测数据稳定可靠，是病房、急诊、手术室监护设备维修替换率最高的核心功能板件。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
