迈瑞IPM12病人监护仪编码器to按键板接线 询价

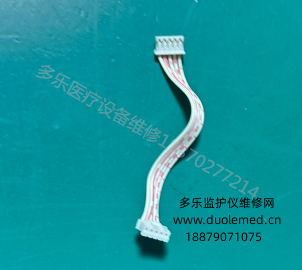

迈瑞IPM12多参数监护仪编码器与按键板之间的专用连接线，是整机人机交互系统的信号传输载体，

承担供电、脉冲信号传输、按压指令传导三重核心职能，串联旋钮编码器与面板按键主控电路，

是医护操作指令送达主机处理器的必经通道，直接决定菜单导航、参数调节、功能确认的流畅度与稳定性，

广泛适配病房、ICU、急诊高频监护作业场景。

该接线采用多芯屏蔽线缆搭配防呆直插接头，内部划分 5V 供电线、A/B 相正交脉冲信号线、编码器按压开关信号线、

接地屏蔽线四类线路。供电线路持续为编码器光电模块提供稳定直流电压，保障码盘、感光元件持续处于工作状态，

杜绝旋转调节时因供电不稳出现数值跳变、光标卡顿；接地屏蔽层可隔绝医院手术室、监护区除颤仪、

输液泵带来的电磁干扰，避免脉冲信号失真引发操作失灵，符合医疗设备 CF 级抗干扰安全标准。

A、B 两相脉冲线路是调节功能的核心传输通道。医护旋转旋钮调节心率、血氧、血压报警阈值、波形增益、画面缩放时，

编码器将机械转动转化两组相位差 90° 脉冲信号，经接线实时送入按键板单片机，

电路板通过脉冲先后顺序判断旋钮正转、反转，依靠脉冲数量换算调节幅度，实现连续、精准的参数微调。

线缆传输延迟控制在 3ms 以内，操作无滞后，适配急救时快速修改监护参数的需求。

独立按压信号线负责传递旋钮下压确认指令。旋转选定菜单、参数项后，按下编码器旋钮触发内部触点导通，

信号通过专线传输至按键板，与面板 NIBP 启停、静音、冻结、主菜单等功能按键信号统一汇总，

由按键板完成信号滤波、降噪处理，再通过排线转发至设备主控板，

完成确认、保存、校准等操作，实现旋钮旋转选单、按压确认的完整操控逻辑闭环。

从整机架构来看，按键板作为操作信号中转枢纽，自身仅负责识别薄膜按键输入，无独立处理旋钮信号电路，

必须依靠这条接线获取编码器全部动作数据。线路接头自带卡扣防反插设计，

防止维修拆装时插反烧毁编码模块与按键板电路；线材采用医疗级耐弯折绝缘材质，

适配设备频繁移动、面板反复拆装工况，大幅降低断线、虚焊故障概率。

若接线出现断路、接触不良、屏蔽层破损，会直接出现旋钮调节无反应、参数乱跳、按压无确认、操作界面卡顿等故障，

易延误危重患者监护参数调整。因此该接线不只是简单线路载体，更是连接人机交互的信号桥梁，

兼顾供电、抗干扰、多路指令同步传输作用，保障 IPM12 监护仪操作稳定、精准、安全，是设备操作面板不可替代的基础配件。

以上是该产品的介绍，如有购买需要，欢迎扫描下方二维码添加微信进行询价。
